专利号: 202111041341X
申请人: 滨州医学院附属医院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

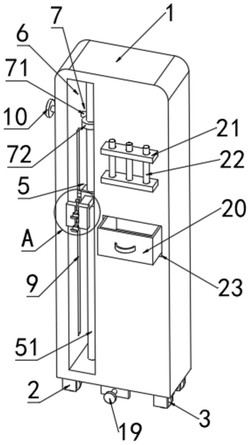

1.一种呼吸内科用胸腔穿刺辅助装置,其特征在于,包括:

机体(1);

移动机构,所述移动机构用于机体(1)的移动,所述移动机构包括多对安置台(2)和多个滚轮(3),多对所述安置台(2)分别固定安装在机体(1)的下表面,多个所述滚轮(3)分别滚动安装在多对安置台(2)之间;

夹管组件(4),所述夹管组件(4)用于夹持支撑乳胶管,所述夹管组件(4)包括两块弧形板(41)、丝杠(42)和安装板(43),所述安装板(43)表面开设有滑槽(12),所述丝杠(42)垂直转动安装在滑槽(12)内,且一端穿出第一滑块(52),其中一块所述弧形板(41)螺纹套接在丝杠(42)上,另一块所述弧形板(41)固定安装在安装板(43)的表面,连接杆(11)的两端分别与安装板(43)的表面和第一滑块(52)的表面垂直固定连接;

垂直移动组件(5),所述垂直移动组件(5)用于控制夹管组件(4)进行垂直方向上的移动,所述垂直移动组件(5)包括第一螺纹杆(51)和第一滑块(52),所述机体(1)表面开设有安装口(6),所述第一螺纹杆(51)垂直转动安装在安装口(6)内,所述第一滑块(52)螺纹套接在第一螺纹杆(51)上,且通过限位部件限制自身转动,所述夹管组件(4)通过连接杆(11)与第一滑块(52)的表面固定连接;

驱动组件(7),所述驱动组件(7)用于提供给第一螺纹杆(51)进行转动的驱动力。

2.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述限位部件包括两根分别与第一滑块(52)左右侧壁垂直固定连接的限位杆(8),所述安装口(6)内左右口壁均垂直开设有限位槽(9),两根所述限位杆(8)远离第一滑块(52)多的一端分别滑动安装在两个限位槽(9)内。

3.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述驱动组件(7)包括水平转动安装在安装口(6)内的蜗杆(71)和固定套接在第一螺纹杆(51)上的蜗轮(72),所述蜗杆(71)与蜗轮(72)啮合连接,且一端穿出机体(1)并固定套接有第一调节轮(10)。

4.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,两块所述弧形板(41)的开口均垂直向上,位于上方所述弧形板(41)的直径比位于下方弧形板(41)的直径要小。

5.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述机体(1)下表面设有锁定机构,所述锁定机构用于对多个滚轮(3)在非转动状态下时对其进行锁定,所述锁定机构包括四块移动板(13)和多根固定安装在四块移动板(13)表面的抵杆(14),所述安置台(2)的表面开设有多个用于抵杆(14)穿过的通口(15),四块所述移动板(13)通过传动部件控制自身进行水平方向上的移动。

6.根据权利要求5所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述传动部件包括左右两边螺纹方向相反的第二螺纹杆(16)和两个第二滑块(17),所述机体(1)下表面固定安装有一对安置板(18),所述第二螺纹杆(16)转动安装在两块安置板(18)之间,且一端穿出安置板(18)并固定套接有第二调节轮(19),两个所述第二滑块(17)分别螺纹套接在第二螺纹杆(16)的左右两边,且上表面均与机体(1)的上表面滑动接触,四块所述移动板(13)分别两两对称固定安装在两个第二滑块(17)的左右侧壁。

7.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述机体(1)表面开设有安装槽(23),所述安装槽(23)内滑动安装有放置盒(20)。

8.根据权利要求1所述的一种呼吸内科用胸腔穿刺辅助装置,其特征在于,所述机体(1)表面固定安装有两块放置板(21),位于上方所述放置板(21)垂直开设有多个放置口,位于下方所述放置板(21)上表面垂直开设有多个与多个放置口位置对应的安置槽,多个所述放置口内均插设有试管(22)。
