专利号: 2021110396378
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

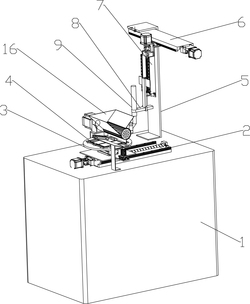

1.一种金属网焊接系统,其特征在于,包括工作台(1),工作台(1)上设有焊接平台装置和等离子焊接装置,焊接平台装置包括水平移动机构(2),焊接工作台(3)与水平移动机构(2)的移动模块连接,焊接工作台(3)上设有若干交错设置的放置槽(4),等离子焊接装置包括焊接安装座(5),焊接安装座(5)上设有纵向移动机构(6),垂直移动机构(7)与纵向移动机构(6)的移动模块连接,垂直移动机构(7)的移动模块上设有夹持装置(8),夹持装置(8)用于固定焊枪(9)。

2.根据权利要求1所述的一种金属网焊接装置,其特征在于,所述水平移动机构(2)、纵向移动机构(6)和垂直移动机构(7)均包括安装座(10),安装座(10)上设有相互平行的丝杠(11)和导轨(12),丝杠(11)端部通过轴承转动安装在安装座(10)上,丝杠(11)上设有与其配合的螺母(13),步进电机(33)对丝杠(11)进行驱动,导轨(12)上设有与其配合的滑块(14),焊接工作台(3)与水平移动机构(2)的螺母(13)以及滑块(14)连接,垂直移动机构(7)的安装座(10)与纵向移动机构(6)的螺母(13)以及滑块(14)连接,夹持装置(8)与垂直移动机构(7)的螺母(13)以及滑块(14)连接。

3.根据权利要求1所述的一种金属网焊接装置,其特征在于,还包括自动上料装置,所述自动上料装置包括上料座(15),上料座(15)上设有料斗(16),料斗(16)内设有上料转盘(17),上料转盘(17)外侧分布料槽(18),上料转盘(17)的转轴通过上料电机(19)驱动,料斗(16)底部设有与上料转盘(17)配合的弧形板(20)。

4.根据权利要求3所述的一种金属网焊接装置,其特征在于,所述弧形板(20)底部设有挡板(21),料斗(16)下方设有挡料推板(22),挡料推板(22)端部抵靠在挡板(21)一侧,挡料推板(22)与上料气缸(23)的伸缩杆连接,上料气缸(23)安装在上料支架(24)上。

5.根据权利要求4所述的一种金属网焊接装置,其特征在于,所述挡料推板(22)倾斜设置。

6.根据权利要求1所述的一种金属网焊接装置,其特征在于,所述焊接工作台(3)包括安装台(25),安装台(25)与水平移动机构(2)的螺母(13)以及滑块(14)连接,安装台(25)上设有第一旋转气缸(26),第一旋转气缸(26)的输出端设有焊接操作台(27),放置槽(4)设置在焊接操作台(27)上。

7.根据权利要求6所述的一种金属网焊接装置,其特征在于,所述安装台(25)上设有第二旋转气缸(28),第二旋转气缸(28)的输出端设有气缸安装座(29),气缸安装座(29)上设有伸缩气缸(30),伸缩气缸(30)的伸缩杆上设有对金属丝进行固定的压紧框(31)。

8.根据权利要求7所述的一种金属网焊接装置,其特征在于,所述压紧框(31)底部设有若干电磁铁(32)。

9.根据权利要求1 8任一项所述的一种金属网焊接系统的焊接方法,其特征在于,包括~

如下步骤:

步骤一、将钢丝或铁丝加入料斗(16)内,启动上料气缸(23),将挡料推板(22)抵靠在挡板(21)一侧;

步骤二、启动水平移动机构(2),将焊接工作台(3)移动至料斗(6)下方,其中一条放置槽(4)位于挡板(21)的正下方;

步骤三、启动上料电机(19),转动上料转盘(17),钢丝或铁丝落入挡料推板(22)上,上料气缸(23)回退,挡料推板(22)上的钢丝或铁丝滚落至放置槽(4)中,上料气缸(23)伸长,挡料推板(22)抵靠在挡板(21)一侧;

步骤四、重复步骤三和步骤四,直至完成同一方向的放置槽(4)中的物料的放置,然后启动第一旋转气缸(26),焊接操作台(27)转动,将另一方向的放置槽(4)转动至与上料转盘(17)平行,重复重复步骤三和步骤四,完成该方向的放置槽(4)中的物料的放置;

步骤五、启动水平移动机构(2)和纵向移动机构(6),将焊接工作台(3)移动至焊枪(9)下方,垂直移动机构(7)带动焊枪(9)上下移动,实现对金属网的连接点的焊接。

10.根据权利要求9所述的一种金属网焊接系统的焊接方法,其特征在于,所述步骤四中,完成物料的放置后,启动第二旋转气缸(28),将压紧框(31)转动至焊接操作台(27)上方,伸缩气缸(30)回缩,将压紧框(31)压紧在钢丝或铁丝上侧。
