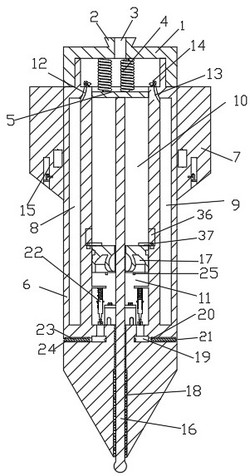

1.一种可拆卸高压喷射式动力锚，包括锚主体部（6）、设置于锚主体部（6）上端外侧的锚翼（7），其特征在于：还包括内气腔一（10）和内气腔二（11），内气腔一（10）和内气腔二（11）在锚主体部（6）内前后设置，二者通过活塞（17）分隔，触发杆（16）贯穿所述内气腔一（10）和内气腔二（11），其前端部穿过锚主体部（6）的头部并暴露在外，其末端连接内部气体腔室阀门（5）用于控制内气腔一（10）的开合；所述活塞（17）滑动连接在触发杆（16）上，在内气腔1（10）的内侧壁上设置有活塞限位装置（37）用于限制活塞（17）向内气腔一（10）一侧运动，内气腔一（10）和内气腔二（11）内均填充有压缩气体，且内气腔二（11）内的气压大于内气腔一（10）内的气压。

2.根据权利要求1所述的可拆卸高压喷射式动力锚，其特征在于：所述锚主体部（6）上端有喷射孔二（12）和喷射孔三（13），并于喷射孔二（12）及喷射孔三（13）上设置有阀门（14），所述喷射孔二（12）与外气腔一（8）连通，所述喷射孔三（13）与外气腔二（9）连通，所述锚翼（7）内设置有电磁触发装置（15），所述电磁触发装置（15）用于控制阀门（14）的开合，所述喷射孔二（12）和喷射孔三（13）的阀门开度不同。

3.根据权利要求2所述的可拆卸高压喷射式动力锚，其特征在于：所述电磁触发装置（15）包括设置于锚翼（7）内的电池（15‑1）和开设于锚翼（7）下侧的滑动通道（15‑2），受力圆盘（15‑3）在滑动通道（15‑2）内往复滑动，可移动导电触点（15‑5）通过连接杆（15‑4）固定在受力圆盘（15‑3）上，设置于滑动通道（15‑2）内侧壁上的固定触点连接杆（15‑6）与可移动导电触点（15‑5）适配接触。

4.根据权利要求1所述的可拆卸高压喷射式动力锚，其特征在于：所述锚主体部（6）内还设置有炸药腔（19），炸药腔（19）内填充有炸药，炸药腔（19）的上部固定有可旋转阻挡板（22‑2）；固定在活塞（17）下侧的连接头一（25）与所述可旋转阻挡板（22‑2）之间通过连接线连接；可旋转阻挡板（22‑2）上设置有弹簧撞针，当所述活塞（17）带动可旋转阻挡板（22‑2）翻转时，弹簧撞针撞击炸药腔（19）内填充的炸药发生爆炸；三角型板（23）可滑动的设置在锚主体部（6）前端，炸药腔（19）与气体通道（20）的一端连接，气体通道（20）的另一端连接喷射孔四(21)。

5.根据权利要求4所述的可拆卸高压喷射式动力锚，其特征在于：所述撞针型触发装置（22）包括设置于内气腔二（11）内的挡板（22‑1），弹簧型撞针的一端固定在挡板（22‑1）上，其另一端抵在可旋转阻挡板（22‑2）上，所述弹簧型撞针包括固定在挡板（22‑1）上的弹簧三(22‑7)，弹簧三(22‑7)下端连接有撞针（22‑6），所述弹簧三(22‑7)是预紧弹簧。

6.根据权利要求4所述的可拆卸高压喷射式动力锚，其特征在于：还包括过渡桩（22‑

5），所述过渡桩（22‑5）固定在内气腔二（11）底面，过渡桩（22‑5）设置为门字型，连接线穿过过渡桩（22‑5）实现换向。

7.根据权利要求4所述的可拆卸高压喷射式动力锚，其特征在于：所述锚主体部（6）内设置有锚链通道（26）以及与锚链通道（26）连通的锚链腔（27），所述锚链通道（26）内贯穿有辅链（28），所述辅链（28）一端与主锚链（29）连接，所述锚主体部（6）内还设置有填充炸药腔（31），所述锚链腔（27）和填充炸药腔（31）内设置有自锁机构（30），所述辅链（28）的另一端固定在自锁机构（30）上；所述锚链腔（27）和填充炸药腔（31）通过通道与炸药腔（19）连通，所述通道内设置有滑块（33），所述滑块（33）通过柔性链与三角型板（23）连接。

8.根据权利要求7所述的可拆卸高压喷射式动力锚，其特征在于：所述自锁机构（30）包括底座（30‑1）、连杆（30‑2）和压杆（30‑3），从动杆（30‑5）的两端分别与底座（30‑1）和连杆（30‑2）铰接，连杆（30‑2）的另一端与主动杆（30‑4）铰接，所述压杆（30‑3）与主动杆（30‑4）固定连接，主动杆（30‑4）的下段与底座（30‑1）铰接，所述辅链（28）连接在连杆（30‑2）与从动杆（30‑5）的连接处。

9.根据权利要求7所述的可拆卸高压喷射式动力锚，其特征在于：还包括滑轮（32），所述滑轮（32）包括支柱（32‑1）、设置于支柱（32‑1）上端的挡板件（32‑2）以及设置于挡板件（32‑2）上的滑轮转轴（32‑3），所述柔性链的一端分别连接各个三角型板（23）后连接到同一个节点后穿过所述滑轮（32）与所述滑块（33）连接。

10.根据权利要求1所述的可拆卸高压喷射式动力锚，其特征在于：还包括与动力锚装置适配连接的复合型螺帽；所述复合型螺帽包括螺帽本体（1）、设置于螺帽本体（1）上的稳流座（2）、贯穿螺帽本体（1）及稳流座（2）的喷射孔一（3）；螺帽本体（1）内侧设置有弹簧一（4），弹簧一（4）的一端固定在螺帽本体（1）上，其另一端与气体腔室阀门（5）固定连接；所述弹簧一（4）为压缩弹簧。
