专利号: 2018116382413
申请人: 湖南达道新能源开发有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

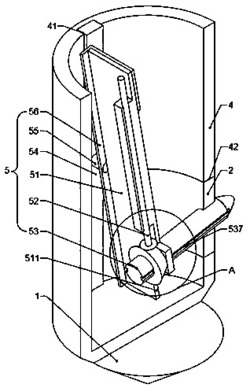

1.一种可拆卸式锚杆,其特征在于:包括钻头(1)、连接体、细长的中空杆(4)以及锚固装置(5);所述中空杆(4)的底部外周面具有螺纹部分;所述中空杆(4)的内侧壁上开有沿轴向设置的导向槽(41);所述中空杆(4)的底部外周面上开有穿刺窗(42);所述连接体固定在穿刺窗(42)内,并与中空杆(4)的外周面平滑连接;所述钻头(1)安装在中空杆(4)的底部,并与中空杆(4)的螺纹部分接合;所述锚固装置(5)包括导向板(51)、驱动件(52)以及用以刺穿连接体的自攻螺钉(53);所述导向板(51)可插入导向槽(41)内,并沿导向槽(41)滑动;

所述导向板(51)的底部开有用以夹持自攻螺钉的沟槽(511);所述导向板(51)沿导向槽插入中空杆底部时,所述沟槽与连接体位于同一条直径线上;所述自攻螺钉(53)可沿径向在沟槽内滑动,也可绕自身轴线在沟槽内旋转;所述驱动件(52)安装在导向板上;所述驱动件与自攻螺钉可拆卸连接,用以驱动自攻螺钉绕自身轴线旋转,并沿径向滑动。

2.根据权利要求1所述的可拆卸式锚杆,其特征在于:所述驱动件(52)包括扭杆(521)与第二锥齿轮(522);所述扭杆可旋转的安装在导向板上,并与导向板平行;所述扭杆的一端延伸至沟槽的边缘与第二锥齿轮连接;所述自攻螺钉(53)包括矩形块(531)、第一锥齿轮(532)以及螺钉本体(533);所述第一锥齿轮(532)安装在矩形块上,并可绕自身轴线在矩形块上旋转;所述第一锥齿轮(532)上开有穿孔(534);所述穿孔(534)的内侧壁上固定有沿轴向设置的键(535);所述矩形块(531)可嵌入沟槽(511)内,使第一锥齿轮与第二锥齿轮啮合;所述矩形块(531)上开有与穿孔(534)同轴设置的螺纹孔(536);所述螺钉本体(533)沿穿孔插入螺纹孔内与矩形块螺纹连接;所述螺钉本体(533)的外周面上开有沿轴向设置的键槽(537);所述键嵌入键槽内,并可沿键槽滑动。

3.根据权利要求1所述的可拆卸式锚杆,其特征在于:所述导向板(51)的底部铰接有卡爪(3);所述卡爪通过扭力弹簧与导向板铰接;所述扭力弹簧使卡爪保持向沟槽内侧旋转的趋势。

4.根据权利要求1所述的可拆卸式锚杆,其特征在于:所述连接体为硬质塑料(2)。

5.根据权利要求1所述的可拆卸式锚杆,其特征在于:所述锚固装置(5)还包括导轨(54)、转轴(55)和角度调节板(56);所述导轨(54)可插入导向槽内,并沿导向槽滑动;所述转轴(55)固定在导轨上,并与中空杆的径向平行;所述角度调节板(56)安装在导轨上,并可绕转轴在导轨上旋转;所述导向板(51)安装在角度调节板上,并可沿角度调节板滑动。
