专利号: 2021109125924
申请人: 山东瑞海自动化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

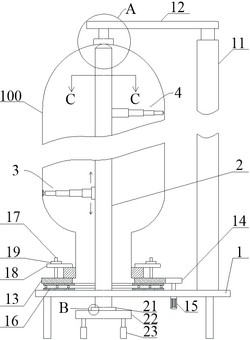

1.一种罐体内壁清洁装置,其特征在于,包括固定平台,所述固定平台上设有回转支撑,所述回转支撑上设有转盘;所述转盘上放置有开口朝下的罐体;

所述罐体的开口位置设有法兰盘;所述转盘上还设有用于压接法兰盘的固定组件;所述转盘的外侧固定套设有转盘齿圈,所述转盘齿圈传动连接转盘齿轮,所述转盘齿轮连接转盘电机;

所述固定平台上还设有立柱,所述立柱的顶部连接有盖板;所述盖板上设有可转动的压盘;压盘压在罐体上;

所述固定平台的下方设有升降台,所述升降台上设有调节板,所述调节板上固定有可伸入罐体内部的清扫轴;所述升降台的下方设有升降气缸;所述清扫轴的顶部设有轴顶万向轮;

所述清扫轴上还均匀环设三根可伸缩的定心臂;每根定心臂均包括若干依次活动套接的定心套筒,其中一端的定心套筒固定在清扫轴上,且连接定心气压源;位于伸缩方向最末端的定心套筒的端部设有定心滚珠;

所述调节板的底面平行设有两根滑移条;所述滑移条的顶部和底部分别设有上滑轨和下滑轨;调节板的底面及升降台的顶面分别开设有与上滑轨和下滑轨对应的上轨槽和下轨槽;所述上轨槽和下轨槽在空间中呈垂直关系;

所述清扫轴上还设有若干可沿其轴向移动的清扫臂;每根清扫臂均固定在一爬轴车上;所述清扫轴上设有轴向齿条;所述爬轴车上设有传动连接轴向齿条的爬轴齿轮;所述爬轴齿轮还连接固定在爬轴车上的爬轴电机;所述轴向齿条的两侧分别设有一轴向卡槽;所述爬轴车的两侧分别设有一排对应嵌入该侧轴向卡槽中的爬轴滚轮;

所述清扫臂包括若干依次活动套接的清扫套筒,其中一端的清扫套筒固定在爬轴车上且连接清扫气压源;位于伸缩方向最末端的清扫套筒的端部设有端盖,所述端盖上设有内壁刷盘。

2.根据权利要求1所述的罐体内壁清洁装置,其特征在于,所述盖板与立柱呈转动连接;所述盖板上设有压盘气缸,所述压盘转动设置在压盘气缸的伸缩部上。

3.根据权利要求2所述的罐体内壁清洁装置,其特征在于,所述压盘与罐体的接触面上设有防滑层。

4.根据权利要求1所述的罐体内壁清洁装置,其特征在于,所述固定组件包括均匀环设在转盘上的若干压板螺柱;所述压板螺柱上活动套接有用于压接法兰盘的压板片;所述压板螺柱还螺接压板螺母;压板螺柱至少为四个。

5.根据权利要求1所述的罐体内壁清洁装置,其特征在于,所述清扫轴上还固定有靠近其顶部的轴顶毛刷。

6.根据权利要求1所述的罐体内壁清洁装置,其特征在于,每根滑移条连接两根下滑轨;上滑轨的截面形状为三角形,下滑轨的截面形状 为矩形。

7.根据权利要求1 6任意一项所述的罐体内壁清洁装置,其特征在于,所述内壁刷盘固~

接转杆;所述端盖的中心位置套设滑转套筒;所述滑转套筒的内壁上均匀设有若干滑转滚珠;所述转杆穿入滑转套筒中,且转杆的外壁抵接滑转滚珠;转杆在滑转套筒中既能转动又能沿其轴向滑动;

所述转杆伸入清扫套筒中的一端设有转动叶轮,且转杆的杆身上设有密封环;所述端盖上设有与密封环配合的密封凹槽,且端盖的密封凹槽的区域内开设有若干出气孔;所述内壁刷盘上设有顶壁滚珠。

8.根据权利要求7所述的罐体内壁清洁装置,其特征在于,所述清扫臂为三根,且均匀环设在清扫轴上;所述清扫臂与定心臂呈交叉设置。

9.根据权利要求7所述的罐体内壁清洁装置,其特征在于,所述转动叶轮上均匀环设若干圆弧形的叶片。

10.根据权利要求7所述的罐体内壁清洁装置,其特征在于,所述端盖上还设有回缩杆,所述回缩杆的端部设有回缩滚珠;所述回缩杆与水平面呈50° ‑60°的倾角。
