专利号: 2021108797943
申请人: 山东辛丁技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

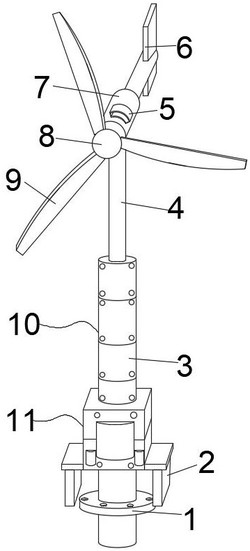

1.基于双发电机的风力发电设备,包括支撑柱(10)、桨翼(9)和机罩外壳(7),所述机罩外壳(7)活动安装在支撑柱(10)的上方,所述桨翼(9)活动安装在机罩外壳(7)的前端,机罩外壳(7)的一端设置有用来安装三组桨翼(9)用的对接转盘(8),对接转盘(8)的一端中部位置固定安装有传动转杆(20),且传动转杆(20)的上部位置设置有第二发电机(19),所述传动转杆(20)的下部位置设置有第一发电机(18),其特征在于,所述支撑柱(10)通过若干组拼接柱(3)组装而成,且支撑柱(10)的侧边外表面下部位置固定套接有用来组装拼接柱(3)的升降固定架(11),所述机罩外壳(7)的侧边外表面固定安装有用来对机罩外壳(7)内部进行通风散热操作的散热罩(5),所述升降固定架(11)的侧边外表面下部位置安装有两组用来支撑地面的支撑架(2);

所述升降固定架(11)包括用来对接拼接柱(3)的固定底座(12),且固定底座(12)的上部安装有用来对接拼接柱(3)的升降顶罩(14),且升降顶罩(14)和固定底座(12)之间的四角处均设置有液压顶杆(13);

所述固定底座(12)和升降顶罩(14)的中部均贯穿开设有用来对接拼接柱(3)的圆形通孔(15),所述圆形通孔(15)的侧边贯穿开设有两组配合螺栓加固拼接柱(3)的螺栓插槽(16);

所述拼接柱(3)的一端外表面中部位置安装有对接卡环(17),所述拼接柱(3)的另一端内侧开设有用来配合对接卡环(17)使用的圆形卡槽;

对接转盘(8)的侧边开设有三组卡槽;

所述支撑架(2)的顶部安装有固定侧板(21),且支撑架(2)的内侧活动套接有内套板(22);

所述散热罩(5)的一端外表面固定安装有散热卡罩(23),且散热卡罩(23)的侧边外表面设置有若干组滤尘网(24);

所述机罩外壳(7)和支撑柱(10)之间通过转动杆(4)活动连接,所述机罩外壳(7)的尾部安装有用来调节桨翼(9)方向的风向舵(6),支撑柱(10)的底部安装有用来对接地面的固定底盘(1);

通过设置升降固定架,在该基于双发电机的风力发电设备进行安装架设操作时,使用者可以在地面上预先完成对桨翼和机罩外壳的安装,降低双发电机的风力发电设备的整体拼装难度,在支撑柱安装操作时,使用者可以利用固定底盘,将单根拼接柱先与地面进行固定,从而形成地基结构,使用者利用固定底座的圆形通孔,配合螺栓插槽,通过螺栓固定结构,将固定底座和地基位置的拼接柱进行固定,同时将另一组拼接柱插入至升降顶罩的圆形通孔中,在螺栓插槽中插入螺栓,完成对另一组拼接柱的固定,使用者通过启动固定底座和升降顶罩之间的液压顶杆,将升降顶罩升起,使得固定底座和升降顶罩所固定的拼接柱分离,令两组拼接柱之间预留一个拼接柱的距离,利用升降固定架侧边的矩形结构,将所需加装的拼接柱安装在两组拼接柱之间,同时利用液压顶杆带动升降顶罩下移,令三组拼接柱之间首尾对接,在拼接柱的对接卡环处插入螺栓,完成对三组拼接柱的组装操作,使用者通过重复操作升降固定架,从下部位置进行拼接柱的加装操作,可以有效降低该基于双发电机的风力发电设备组装操作时的难度,令其架设操作更加方便。
