专利号: 2023235253344
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

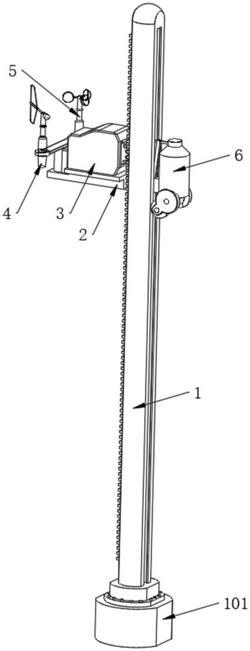

1.一种风力发电测风设备,包括爬升杆(1)以及与爬升杆(1)构成升降组装关系的爬台(2),其特征在于:所述爬台(2)的上表面固定安装有用于带动爬台(2)升降移动的爬升机(3),所述爬台(2)的一端固定安装有用于检测风向的风向测量仪(4)以及用于检测风速的风速测量仪(5),所述爬台(2)的另一端固定安装有用于在爬台(2)意外坠落时触发刹停功能的坠落触发器(6);

所述爬升杆(1)的中部贯穿式开设有用于供爬台(2)贯穿的中穿腔(102),所述爬升杆(1)的两侧内壁一体式设置有内凸杆(104);

所述爬台(2)的表面对称固定设置有顶斜架(202),且两个所述顶斜架(202)的内部对称滑动式组装有用于夹住内凸杆(104)的斜夹块(203),靠近坠落触发器(6)的所述顶斜架(202)的侧壁固定设置有撑杆(205),而所述撑杆(205)的顶端转动连接有转臂(206),所述转臂(206)的一端通过牵引绳(204)与两个斜夹块(203)相连接;

所述坠落触发器(6)包括配重筒体(601),所述配重筒体(601)的圆心处内部转动安装有穿杆(602),所述穿杆(602)的顶部两侧均转动连接有臂杆(607),所述臂杆(607)的底端固定设置有配重球(608),所述穿杆(602)的顶端滑动式套设有活管(609),所述活管(609)的底部两端均转动连接有接杆(610),而所述接杆(610)的末端与臂杆(607)的顶端转动连接,所述转臂(206)的另一端延伸至配重筒体(601)内部并与活管(609)相连接。

2.根据权利要求1所述的一种风力发电测风设备,其特征在于:所述爬升杆(1)的侧壁两侧固定设置有用于与爬升机(3)内部齿轮啮合来驱动爬台(2)升降运动的齿杆(103)。

3.根据权利要求1所述的一种风力发电测风设备,其特征在于:所述爬台(2)的一端两侧开设有用于供内凸杆(104)贯穿的侧槽(201)。

4.根据权利要求1所述的一种风力发电测风设备,其特征在于:所述穿杆(602)的底端固定安装有斜齿轮一(603),所述配重筒体(601)的内部底端转动安装有斜齿轮二(604),且斜齿轮一(603)与斜齿轮二(604)相啮合。

5.根据权利要求4所述的一种风力发电测风设备,其特征在于:所述配重筒体(601)的底部一侧转动安装有贴壁轮(605),且贴壁轮(605)与爬升杆(1)的外壁相贴合,而所述贴壁轮(605)与斜齿轮二(604)通过套设的皮带(606)传动连接。

6.根据权利要求1所述的一种风力发电测风设备,其特征在于:所述爬升杆(1)的底部通过螺栓连接有由钢筋混凝土而制成的底座(101)。
