专利号: 2021108605356
申请人: 邳州宏盛液压元件有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

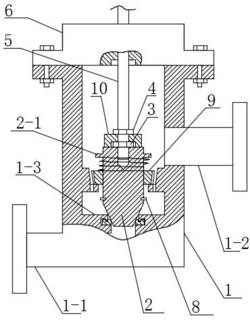

1.一种阀芯缓冲结构,包括阀体(1),阀体(1)上开设有进口管路(1‑1)和出口管路(1‑

2);所述阀体(1)的阀芯孔中安装有阀芯(2),阀芯孔内壁具有与阀芯(2)配合的阀座(1‑3),阀芯孔上端安装有阀盖(6);所述阀芯(2)上连接有阀杆(5),阀杆(5)穿过阀盖(6);其特征在于:

所述阀体(1)阀芯孔的内壁具有节流台阶(1‑5),节流台阶(1‑5)下端具有挡台(1‑4),挡台(1‑4)位于阀座(1‑3)上方;所述阀芯(2)圆周面上具有限位台阶(2‑1),阀芯(2)上套装有弹簧(7)和浮动套(9);所述浮动套(9)位于弹簧(7)的下方,在阀芯(2)圆周面设置有用于对浮动套(9)限位的轴用挡圈(8);

所述节流台阶(1‑5)的内表面为锥形面;所述浮动套(9)的外表面为锥形面,浮动套(9)与挡台(1‑4)轴向相对;所述浮动套(9)的外表面开设有导流槽(9‑1)。

2.如权利要求1所述的一种阀芯缓冲结构,其特征在于,所述挡台(1‑4)上开设有节流孔(1‑41),节流孔(1‑41)连通挡台(1‑4)下侧面和节流台阶(1‑5)的内侧面。

3.如权利要求1所述的一种阀芯缓冲结构,其特征在于,所述阀座(1‑3)内壁开设有阶梯沉槽(1‑31),阶梯沉槽(1‑31)中安装有密封圈(11);所述阀芯(2)下端为锥形体,阀芯(2)锥形面压在阶梯沉槽(1‑31)上端和密封圈(11)上。

4.如权利要求1所述的一种阀芯缓冲结构,其特征在于,所述阀芯(2)上端面轴心开设螺纹盲孔,阀杆(5)下端通过螺纹连接安装在阀芯(2)上端的螺纹盲孔中;在所述阀杆(5)下端安装有下紧固螺母(3),下紧固螺母(3)压紧在阀芯(2)上端面。

5.如权利要求4所述的一种阀芯缓冲结构,其特征在于,所述阀杆(5)下端套装有弹性垫(10),弹性垫(10)下端轴心开设有沉孔,所述下紧固螺母(3)位于弹性垫(10)沉孔中;所述弹性垫(10)上方设有一个通过螺纹连接安装在阀杆(5)上的上紧固螺母(4),上紧固螺母(4)压紧在弹性垫(10)上端面;所述阀盖(6)下侧面为平面,阀盖(6)下侧面开设有与上紧固螺母(4)相对的沉孔。

6.如权利要求1所述的一种阀芯缓冲结构,其特征在于,所述阀杆(5)与阀盖(6)之间采用螺纹连接;阀杆(5)为手动阀杆或电动阀杆。
