专利号: 2018112182441
申请人: 江苏南京白马现代农业高新技术产业园有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

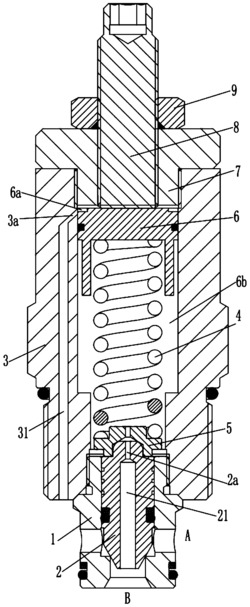

1.一种缓冲溢流阀,其特征在于:包括

具有阶梯型通孔的阀体(3);

螺套(7),螺纹连接在阀体(3)的上端用以封堵阀体(3)的上开口;

阀套(1),螺纹连接在阀体(3)的下端,阀套(1)内设有轴向贯穿的阀套通孔,阀套通孔由上至下包括滑动孔段(102)和通流孔段(101),滑动孔段(102)的直径(D1)大于通流孔段(101)的直径(D2),阀套(1)的侧壁上设有与滑动孔段(102)相连通的第一油口(A),通流孔段(101)的下开口构成第二油口(B);

缓冲阀芯(2),其可上下滑动的设在阀套(1)内,缓冲阀芯(2)由上至下包括滑动配合在滑动孔段(102)内的导向段(22)和与通流孔段(101)的上开口相配合以控制第一油口(A)和第二油口(B)通断的密封锥段(23),缓冲阀芯(2)内设有轴向贯穿的连通流道(21),连通流道(21)上设有第二阻尼孔(2a);

缓冲活塞(6),其可上下滑动的设在阀体(3)内,在阀体(3)内,缓冲活塞(6)和螺套(7)之间形成有缓冲腔(6a),在阀体(3)内,缓冲活塞(6)、阀套(1)和缓冲阀芯(2)之间形成有弹簧腔(6b),阀体(3)上设有用以连通第一油口(A)和缓冲腔(6a)的第一流道(31),第一流道(31)上设有第一阻尼孔(3a);

调节杆(8),其螺纹连接在螺套(7)的上端开口处并向上伸出;

弹簧(4),其设于弹簧腔(6b)内,其一端抵在缓冲活塞(6)上,另一端抵在缓冲阀芯(2)上使缓冲阀芯(2)保持下移封堵通流孔段(101)上开口的趋势。

2.根据权利要求1所述的缓冲溢流阀,其特征在于:还包括弹簧座(5),弹簧座(5)设在缓冲阀芯(2)上端和弹簧(4)下端之间。

3.根据权利要求1所述的缓冲溢流阀,其特征在于:所述调节杆(8)的上部连接有锁紧螺母(9)。
