专利号: 2021106771807
申请人: 刘海壮
专利类型:发明专利
专利状态:已下证
更新日期:2026-07-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

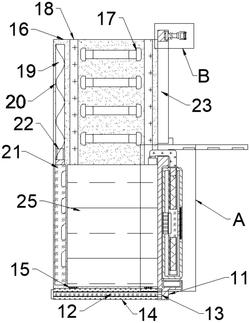

1.一种阳台挂装式高楼安全逃生机,包括搭载安装体,其特征在于:所述搭载安装体设有连通槽,所述搭载安装体内可滑动安装有输送装置,所述输送装置包括逃生仓,所述逃生仓可转动安装有顶盖,所述顶盖顶部固定安装有把手,所述把手固定安装有合并卡板,所述逃生仓内壁固定安装有三组压缩气囊,所述逃生仓内壁矩形阵列固定安装有视窗玻璃,所述逃生仓外壁左右对称设有四个滑轨槽,所述滑轨槽内固定安装有缓速摩擦板,所述逃生仓底部外壁固定安装有合并槽,所述搭载安装体前后对称固定安装有两个搭载板,所述搭载板相互靠近面滑动安装有一个遮蔽扶板,所述搭载板内壁阵列固定安装有爬杆,所述搭载板内壁固定安装有两个下降滑轨,所述搭载安装体可固定安装有水平滑轨,所述水平滑轨滑动安装有传动箱,所述传动箱内转动安装有两个绳索转盘,两个所述绳索转盘连接有一个同步转动板,所述传动箱内固定安装有输送电机,所述输送电机动力安装于前侧的所述绳索转盘,所述绳索转盘转动安装有输送绳索,所述输送绳索末端固定连于所述输送装置外壁。

2.根据权利要求 1 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述搭载板内壁设有升降槽,所述升降槽内可升降安装有所述遮蔽扶板,所述遮蔽扶板上侧固定安装有升降弹簧,所述遮蔽扶板固定连接有传动拉绳,所述传动拉绳末端固定拉动把手。

3.根据权利要求 1 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述搭载安装体内壁固定安装有转动控制器,所述转动控制器可转动安装有支撑转杆,所述支撑转杆固定安装有滑轨板,所述滑轨板固定安装有两个连接滑轨。

4.根据权利要求 2 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述搭载安装体内壁固定安装有卡线板,所述卡线板可滑动安装有所述传动拉绳。

5.根据权利要求 1 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述顶盖内设有滑移槽,所述滑移槽内滑动安装有卡块,所述卡块固定安装有滑移弹簧。

6.根据权利要求 1 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述逃生仓内壁设有充气腔,所述充气腔右侧设有进气槽,所述充气腔内滑动安装有传气网板,所述传气网板固定安装有堵塞块,所述传气网板固定安装有复位弹簧,所述传气网板固定连接有拉绳,所述拉绳末端置于逃生仓内,所述拉绳末端固定安装有拉环,所述充气腔连通有传气管,所述传气管末端连通于所述压缩气囊。

7.根据权利要求 1 所述的一种阳台挂装式高楼安全逃生机,其特征在于:所述逃生仓底部设有弹性槽,所述弹性槽内滑动安装有安装块,所述安装块固定安装有弹性弹簧,所述安装块固定安装有信号板。
