专利号: 2021104010680
申请人: 南京兰江水处理设备有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

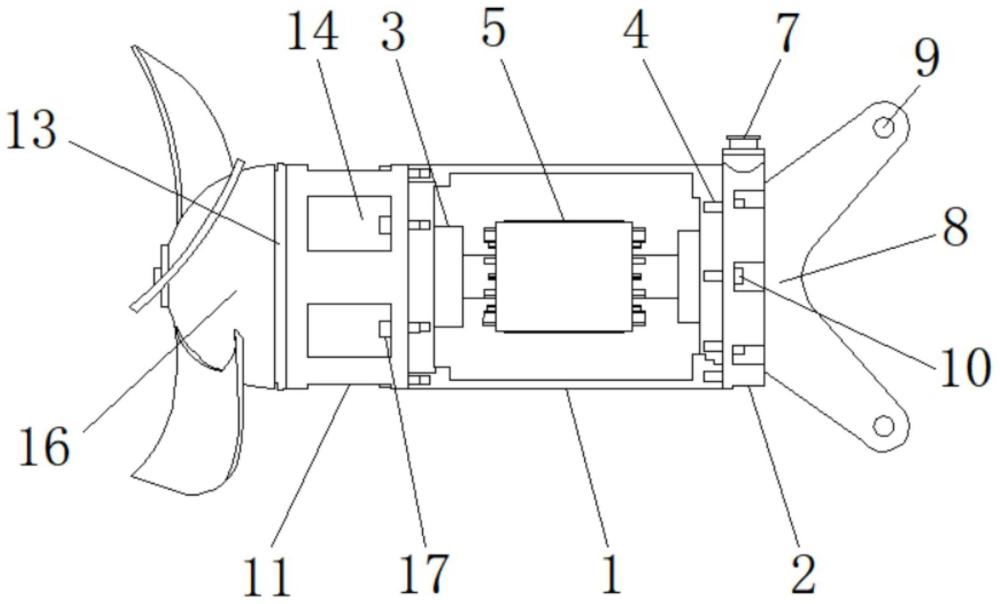

1.一种节能潜水搅拌机,包括机壳(1),其特征在于:所述机壳(1)包括有密封底盖(2)、SKF轴承(3)和安装螺纹孔(4),所述密封底盖(2)嵌合在所述机壳(1)的右端,并且与所述机壳(1)右端的内壁密封连接,所述安装螺纹孔(4)对称设置在所述机壳(1)内部的左右两侧,所述SKF轴承(3)的外环通过螺钉与所述机壳(1)的内壁固定连接,并且对称设置在所述机壳(1)内部的左右两侧,所述SKF轴承(3)的内环处设置有电转子(5);

所述密封底盖(2)上设置有安装通槽(6)、密封式接线盒(7)和鱼尾式安装架(8),所述安装通槽(6)均匀的分布在所述密封底盖(2)的边缘处,并且贯穿所述密封底盖(2)的内部,所述密封式接线盒(7)焊接于所述密封底盖(2)的上端,并且与所述密封底盖(2)内部相通,所述鱼尾式安装架(8)焊接于所述密封底盖(2)的右端,所述鱼尾式安装架(8)上设置有螺栓固定孔(9),所述安装通槽(6)的内部设置有第一密封螺栓(10);

所述机壳(1)的左端设置有减速机(11),所述减速机(11)上设置有连接轴(12)、密封圈(13)和凹槽(14),所述连接轴(12)传动连接在所述减速机(11)的内部,所述密封圈(13)的右表面粘接在所述减速机(11)的左端,所述凹槽(14)环绕在所述减速机(11)的外表面,所述连接轴(12)通过通孔(15)连接叶轮(16),所述凹槽(14)的内部设置有第二密封螺栓(17);

所述叶轮(16)采用的是全冲压式焊接结构叶轮,所述叶轮(16)的右端附着在所述密封圈(13)的左表面,并且与所述密封圈(13)的左表面活动连接;

所述减速机(11)右端的外径大小与所述机壳(1)左端的内径大小相吻合,并且密封连接在所述机壳(1)的左端,所述减速机(11)采用是四级电机配一体化减速机;

所述电转子(5)的左端穿过所述SKF轴承(3)的内环,并且与所述减速机(11)的输出端传动连接,所述电转子(5)的右端与所述SKF轴承(3)的内环处固定连接。

2.根据权利要求1所述的一种节能潜水搅拌机,其特征在于:所述通孔(15)贯穿所述叶轮(16)的中心处,所述连接轴(12)的左端通过螺母与所述通孔(15)的内部固定连接。

3.根据权利要求1所述的一种节能潜水搅拌机,其特征在于:所述第二密封螺栓(17)穿过所述凹槽(14)的内部,并且通过螺纹与所述机壳(1)左端的安装螺纹孔(4)内部密封连接。

4.根据权利要求1所述的一种节能潜水搅拌机,其特征在于:所述第一密封螺栓(10)穿过所述安装通槽(6)的内部,并且通过螺纹与所述机壳(1)右端的安装螺纹孔(4)内部密封连接。

5.根据权利要求1所述的一种节能潜水搅拌机,其特征在于:所述鱼尾式安装架(8)设置右两个,并且对称设置在所述密封底盖(2)的左右两侧。
