专利号: 2021102621355
申请人: 福建宝中海洋工程股份有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

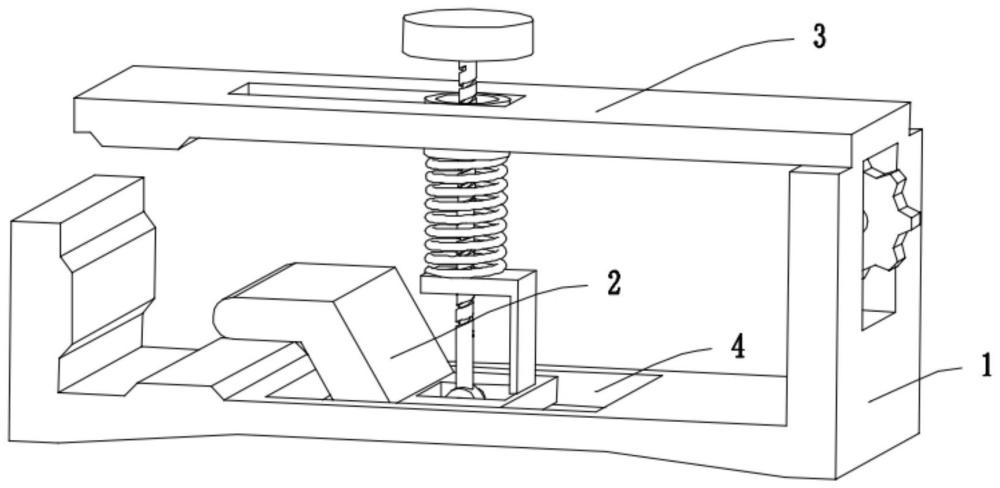

1.一种船舶焊接用固定夹具,其特征在于:包括夹持固定架、转动夹持装置和上固定夹紧装置,所述夹持固定架为U形架,所述上固定夹紧装置设于夹持固定架上;所述转动夹持装置包括夹持槽、夹持件、限位固定驱动转动组件和弹性滑动导向组件,所述夹持槽设于夹持固定架底壁上,所述夹持件转动设于夹持槽中,所述夹持件上设有驱动槽,所述限位固定驱动转动组件转动设于驱动槽中,所述弹性滑动导向组件设于夹持件上;所述限位固定驱动转动组件包括转动轴、转动件、驱动螺柱和旋转固定件,所述转动轴转动设于夹持固定架上,所述转动件设于转动轴上,所述驱动螺柱设于转动件上,所述旋转固定件转动设于驱动螺柱上;所述弹性滑动导向组件包括导向固定板、伸缩弹簧和导向环,所述导向固定板设于夹持件上,所述导向固定板上壁中心处设有活动孔,所述驱动螺柱活动设于活动孔中,所述伸缩弹簧设于导向固定板上壁上,所述导向环设于伸缩弹簧上壁上;所述上固定夹紧装置包括夹紧槽、夹紧转轴、夹紧驱动齿轮、夹紧电机、上固定夹紧板、啮合齿条和滑动孔,所述夹紧槽设于夹紧固定架上,所述夹紧转轴转动设于夹紧槽中,所述夹紧驱动齿轮转动设于夹紧转轴上,所述上固定夹紧板滑动设于夹持固定架上端,所述啮合齿条设于上固定夹紧板底壁上,所述啮合齿条与夹紧驱动齿轮啮合相连,所述滑动孔设于上固定夹紧板上,所述导向环滑动设于滑动孔中,所述夹紧电机设于夹持固定架侧壁上,所述夹紧电机的输出端与夹紧转轴相连;所述上固定夹紧板的前端底壁上设有夹持凸起。
