专利号: 2021100862111
申请人: 兖州煤业股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

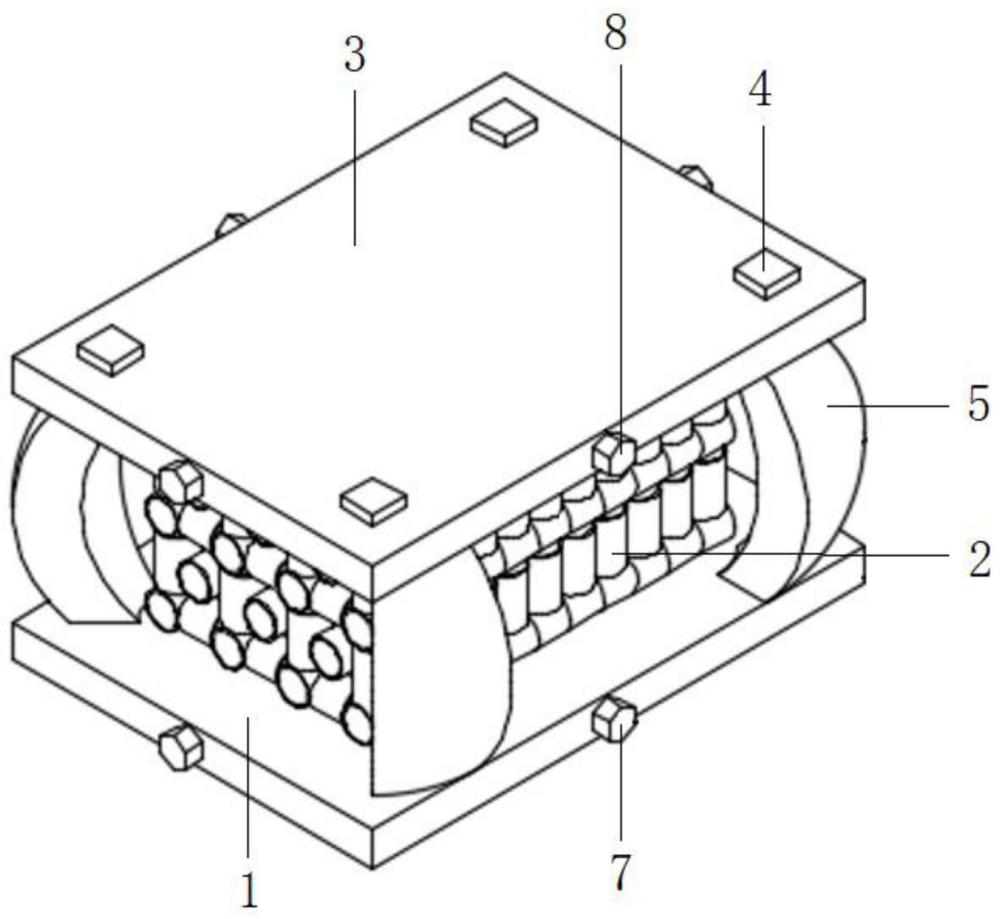

1.一种适用于超前液压支架的压力检测型抗冲击吸能装置,其特征在于:包括底部支撑板、中部抗冲击结构组件、顶部支撑板及形变压力传感器;所述底部支撑板、中部抗冲击结构组件及顶部支撑板由下至上顺序布置;所述中部抗冲击结构组件下端与底部支撑板上表面固定连接,中部抗冲击结构组件上端与顶部支撑板下表面固定连接;所述形变压力传感器数量为四个,四个形变压力传感器在顶部支撑板上表面均布设置且位于顶部支撑板的四个角点;所述形变压力传感器与顶部支撑板上表面固定连接;所述形变压力传感器的信号传输方式为无线传输方式;在所述中部抗冲击结构组件外周侧均布设置有四根弧形半月缓冲板,所述弧形半月缓冲板上端与顶部支撑板下表面固定连接,弧形半月缓冲板下端与底部支撑板上表面固定连接;所述弧形半月缓冲板采用具有弹性变形能力的金属材料制作;所述中部抗冲击结构组件包括若干空心圆柱,中部抗冲击结构组件采用多级层状结构,且层结构分为两类,两类层结构在高度方向上交替布设;第一类层结构内的空心圆柱彼此垂直交错,且第一类层结构内的空心圆柱均为水平布设;第二类层结构内的空心圆柱彼此垂直交错,且第二类层结构内的空心圆柱为垂直与水平交替布设;所述空心圆柱的材质为高弹性橡胶;在所述底部支撑板的四面边沿侧立面中部均设置有底板位移传感器,底板位移传感器与底部支撑板固定连接;在所述顶部支撑板的四面边沿侧立面中部均设置有顶板位移传感器,顶板位移传感器与顶部支撑板固定连接;所述底部支撑板四面边沿侧立面中部的底板位移传感器与顶部支撑板四面边沿侧立面中部的顶板位移传感器的安装位置一一对应;所述底板位移传感器及顶板位移传感器的信号传输方式为无线传输方式。
