专利号: 2021100446347
申请人: 湖州齐昕科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

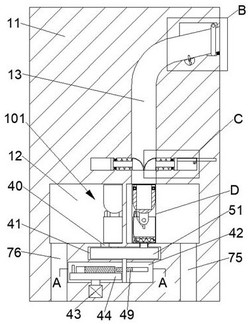

1.一种自感应饮料易拉罐回收装置,包括回收机,其特征在于:所述回收机内设有工作腔,所述工作腔内环形阵列设有相邻夹角为一百二十度的三个承接装置,所述承接装置能对饮料易拉罐进行回收,所述工作腔上侧连通设有开口向右的进料腔,所述进料腔由上至下分别设置有倾斜段和圆弧段以及竖直段,所述工作腔左右两侧连通设有左右对称的分析滑块腔,所述回收机内设有分别位于左右两个所述分析滑块腔左右两侧的分析腔,左右两个所述分析腔内均设有能左右滑动的分析滑板,左侧所述分析滑板右端面与右侧所述分析滑板左端面均固定连接有分析滑板连杆,左右两个所述分析滑板连杆左右两端面分别延伸至左右两个所述分析滑块腔内且固定连接有分析滑块,左侧所述分析滑块右端面与右侧所述分析滑块左端面均设置为四分之一圆弧形,左右两个所述分析滑块左右两端面与左右两个所述分析滑块腔左右两壁之间均固定连接有环绕于所述分析滑板连杆的分析滑块弹簧,左右两个所述分析滑块腔左右两壁内均固定设有上下对称的分析电磁铁,右侧所述分析滑板右端面固定设有分析齿条,右侧所述分析腔右侧连通设有正对于所述分析齿条的分析齿条腔,所述分析齿条下侧啮合设有转动连接于所述分析腔后壁的分析齿轮,所述回收机内设有感应仪,当所述分析齿轮转动时,感应仪启动并能通过所述分析齿轮转速以及转动圈数识别饮料易拉罐的重量,所述工作腔下侧连通设有开口向下的出水口,所述工作腔下侧连通设有开口向下且位于所述出水口左侧的收集腔,所述工作腔下侧连通设有切换滑槽,所述切换滑槽下侧连通设有切换腔,所述切换腔下侧设有传动腔,所述传动腔下壁内固定设有动力电机,所述动力电机能对所述承接装置进行切换;

倾斜段的所述进料腔上侧连通设有翻转门腔,所述翻转门腔前后两壁之间转动连接有翻转门转轴,所述翻转门转轴外圆面固定套设有翻转门,倾斜段的所述进料腔上侧连通设有翻转门卡槽,所述翻转门卡槽右壁内固定设有翻转门电磁铁,倾斜段的所述进料腔上侧连通设有位于所述翻转门卡槽左侧的扭转滑槽,所述扭转滑槽下侧连通设有扭转腔,所述扭转腔前后两壁之间转动连接有扭转转轴,所述扭转转轴外圆面固定设有上下对称的扭转滑板,所述扭转滑板前后两端面与所述扭转腔前后两壁之间固定连接有环绕于所述扭转转轴的扭转弹簧,下侧所述扭转滑板右端面固定设有第一触点开关,所述扭转腔上壁固定设有配合于所述第一触点开关的第二触点开关;

所述动力电机上端面动力延伸至所述传动腔内且动力连接有动力转盘,所述动力转盘上端面轴心固定连接有固定转盘,所述固定转盘内左侧设有开口向左的固定转盘腔,所述动力转盘上端面远离轴心处固定连接有正对于所述固定转盘腔的转动杆,所述固定转盘右侧设有槽轮,所述槽轮内设有开口均远离轴心的槽轮滑槽,相邻两个所述槽轮滑槽之间夹角均为一百二十度;

所述槽轮上端面动力延伸至所述切换腔内且轴心固定连接有切换转盘,所述切换转盘上端面固定设有正对于所述槽轮滑槽的切换杆,所述切换杆上端面均延伸至所述工作腔内且固定连接有承接台;

所述承接装置包括均设于所述承接台内的平移腔,所述平移腔内均设有能径向左右滑动的平移滑块,所述平移滑块远离所述切换转盘轴心一端与所述平移腔右壁之间固定连接有平移滑块弹簧,所述平移滑块靠近所述切换转盘轴心一端固定连接有连接绳;

所述承接台内均设有左右贯穿且开口向上的摆动腔,所述摆动腔上端面前后两侧固定连接有前后对称的固定块,前后两侧所述固定块均设于靠近所述切换转盘轴心一侧,前后两个所述固定块之间固定连接有绕线杆,所述摆动腔前后两壁之间均转动连接有摆动转轴,所述摆动转轴外圆面均固定套设有摆动杆,所述摆动杆上端面均固定连接有承接块,三个所述承接块依次对应承接存有饮料的易拉罐和备用存有饮料的易拉罐以及空易拉罐时所使用,所述摆动杆下端面均固定连接有连接块,所述连接块靠近所述切换转盘轴心一端固定连接于所述连接绳;

所述承接块内均设有开口向上的承接腔,所述承接腔左右两侧均连通设有左右对称的夹紧块腔,左右两侧所述夹紧块腔左右两壁内均设有夹紧滑板腔,左右两侧所述夹紧滑板腔内均设有能左右滑动的夹紧滑板,左右两侧所述夹紧滑板左右两端面分别固定连接有左右对称的夹紧滑板连杆,左右两侧所述夹紧滑板连杆左右两端面分别延伸至左右两侧所述夹紧块腔内且固定连接有夹紧滑块,左右两侧所述夹紧滑板左右两端面与所述夹紧滑板腔左右两壁之间固定连接有环绕于所述夹紧滑板连杆的夹紧滑板弹簧,所述夹紧滑块内均设有上下贯穿且开口朝向所述承接腔的夹紧槽,所述夹紧块腔左右两壁内均固定设有夹紧电磁铁。
