专利号: 202023272301X
申请人: 百达福美智能科技(江苏)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

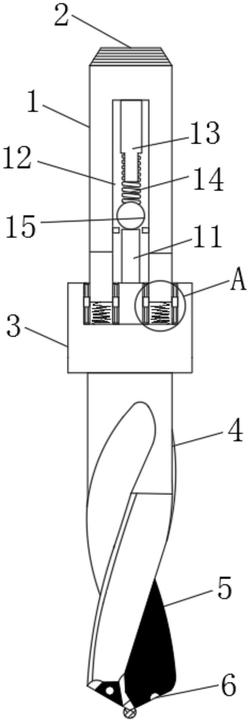

1.一种带有喷孔的合金钻头,其特征在于:包括钻柄(1)、安装头(2)、连接座(3)、钻头(4)、刀刃(5)、喷孔(6)、限位杆(7)、滑套(8)、活动柱(9)、压缩弹簧(10)、抵压柱(11)、减震槽(12)、限位凸块(13)、减震弹簧(14)和钢珠(15);所述钻柄(1)、钻头(4)和刀刃(5)构成该合金钻头的主体结构,所述钻柄(1)的上端固定连接有安装头(2),所述钻柄(1)的下侧固定安装有连接座(3),所述连接座(3)的下侧固定连接有钻头(4),所述钻头(4)上设置有刀刃(5),且钻头(4)的端部固定开设有喷孔(6),所述连接座(3)的上半部分两侧固定开设有安装槽,且安装槽内两侧槽壁上固定连接有限位杆(7),两个所述限位杆(7)上均设置有滑套(8),两个所述滑套(8)之间固定连接有活动柱(9),所述活动柱(9)与钻柄(1)的下侧固接,所述活动柱(9)的下侧设置有固接在安装槽内壁上的压缩弹簧(10),所述连接座(3)的上表面中心位置固定安装有抵压柱(11),所述钻柄(1)的中心位置有减震槽(12),所述减震槽(12)内顶面固定连接有限位凸块(13),所述限位凸块(13)上套接有减震弹簧(14),所述减震弹簧(14)的下侧设置有钢珠(15),且钢珠(15)位于抵压柱(11)的正上方。

2.根据权利要求1所述的一种带有喷孔的合金钻头,其特征在于:所述连接座(3)和钻头(4)采用一体成型工艺制成。

3.根据权利要求1所述的一种带有喷孔的合金钻头,其特征在于:所述钻头(4)的正下方设置有定心。

4.根据权利要求1所述的一种带有喷孔的合金钻头,其特征在于:所述钢珠(15)的下侧设置有固接在减震槽(12)两侧槽壁上的限位块,且两个限位块所形成的空隙小于钢珠(15)的直径。

5.根据权利要求1所述的一种带有喷孔的合金钻头,其特征在于:所述钻柄(1)和钻头(4)的表面设置有镀锌层。

6.根据权利要求1所述的一种带有喷孔的合金钻头,其特征在于:所述喷孔(6)设置有若干个,且喷孔(6)贯穿钻头(4)内部。
