专利号: 2020230213544
申请人: 昆山常驰自动化科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

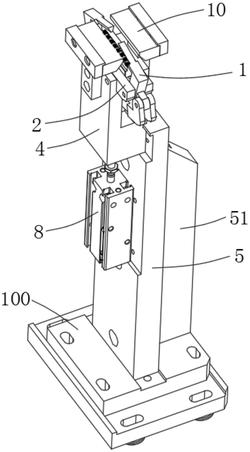

1.一种旋转压合装置,其特征在于:包括压杆(1)和驱动压杆旋转压料的压料驱动机构,所述压杆的下方设有放料块(2),所述放料块的上方放置有连接器壳体(3),且所述放料块安装于安装块(4),所述安装块固定于支撑杆(5);

所述压料驱动机构包括连杆(6)、升降块(7)和驱动所述升降块上升的压料驱动气缸(8),所述压料驱动气缸固定于所述支撑杆,且所述压料驱动气缸与连接块(9)连接,所述连接块与所述升降块连接,所述升降块转动连接于所述连杆,所述连杆转动连接于压杆,所述压杆转动连接于放料块。

2.根据权利要求1所述的旋转压合装置,其特征在于:所述放料块的上表面向下凹陷形成与连接器壳体相匹配的凹槽(21),所述连接器壳体的上方放置有若干个导电端子(31)。

3.根据权利要求1所述的旋转压合装置,其特征在于:所述安装块的两侧固定有除尘块(10),所述除尘块包括至少一个进气口(101)和若干个出气口(102),所述进气口和空腔(103)连通,所述空腔和出气口连通,相邻所述出气口均匀分布。

4.根据权利要求3所述的旋转压合装置,其特征在于:所述出气口由安装块的两侧向中心逐渐向下倾斜。

5.根据权利要求1所述的旋转压合装置,其特征在于:所述支撑杆安装于安装座(100)。

6.根据权利要求5所述的旋转压合装置,其特征在于:所述支撑杆设有加强筋(51),所述支撑杆和所述加强筋为一体成型件,所述加强筋和所述安装座固定。

7.根据权利要求1所述的旋转压合装置,其特征在于:所述升降块设有凸块(71),所述连杆设有与所述凸块相匹配的卡槽(61)。

8.根据权利要求1所述的旋转压合装置,其特征在于:所述安装块设有与所述升降块相匹配的滑槽以使升降块沿着滑槽的方向上下滑动。
