专利号: 2020225707281
申请人: 贵阳博锐精工智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

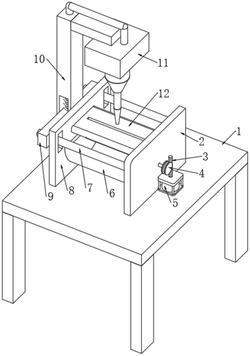

1.一种飞秒激光打孔装置,包括激光打孔机本体(11)和工作台(1),其特征在于,所述工作台(1)的上端固定连接有支撑板(2)和安装板(8),所述支撑板(2)和安装板(8)相对的一端上侧共同固定连接有横向设置的承载板(12),所述承载板(12)的上下两端之间贯穿开设有条形通孔,所述承载板(12)相对的两端均开设有弧形斜面,所述工作台(1)的上端通过圆孔固定连接有负压管(17),所述负压管(17)的上端固定连接有集风罩(6),所述集风罩(6)相对的两端分别与支撑板(2)和安装板(8)相对的一侧固定连接,所述集风罩(6)内连接有排污机构,所述工作台(1)的上端右侧固定连接有支撑柱(10),所述支撑柱(10)的上端右侧通过连接架与激光打孔机本体(11)固定连接,所述支撑柱(10)的侧壁贯穿开设有矩形开口,所述矩形开口内连接有限位机构。

2.根据权利要求1所述的一种飞秒激光打孔装置,其特征在于,所述排污机构包括固定连接在集风罩(6)内的导向杆(14),所述导向杆(14)的杆壁上设有连接杆,所述连接杆的杆壁通过导向孔与导向杆(14)的杆壁滑动套接,所述连接杆的上端固定连接有集风嘴(13),所述集风嘴(13)的一端固定连接有排风管,所述集风罩(6)内通过滚动轴承转动连接有往复丝杆(15),所述往复丝杆(15)的杆壁上滑动连接有滑块(16),所述滑块(16)的一侧与连接杆的下端固定连接,所述工作台(1)的上端固定连接有电机(5),所述电机(5)的输出端固定连接有蜗杆(3),所述往复丝杆(15)的一端依次穿过滚动轴承和支撑板(2)的侧壁并固定连接有蜗轮(4),所述蜗轮(4)与蜗杆(3)的杆壁啮合。

3.根据权利要求1所述的一种飞秒激光打孔装置,其特征在于,所述限位机构包括滑动套接在矩形通孔内的支撑杆(9),所述支撑杆(9)与支撑柱(10)相互垂直设置,所述矩形通孔内竖直固定连接有矩形杆(18),所述支撑杆(9)的杆壁通过方孔与矩形杆(18)的杆壁滑动套接,所述安装板(8)的侧壁通过安装口套接有两个相互平行的限位轴(7),两个所述限位轴(7)的一端均穿过安装口并通过密封轴承与支撑杆(9)的杆壁转动连接。

4.根据权利要求3所述的一种飞秒激光打孔装置,其特征在于,所述矩形杆(18)的杆壁上滑动套接有两个弹簧(19),两个所述弹簧(19)相对的一端分别与支撑杆(9)相对的两侧杆壁固定连接,所述弹簧(19)远离支撑杆(9)的一端与条形通孔的一侧固定连接。

5.根据权利要求1所述的一种飞秒激光打孔装置,其特征在于,所述工作台(1)的下端固定连接有多个桌腿,多个所述桌腿分别位于工作台(1)的下端四角处。
