专利号: 2020222249934
申请人: 青岛合汇混凝土工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

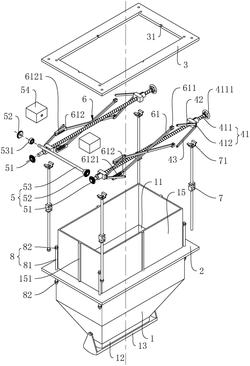

1.一种便于称取砂石的称量斗,包括斗体(1),所述斗体(1)的顶端设有进料口(11),斗体(1)的底端设有出料口(12),所述斗体(1)在出料口(12)处转动连接有斗门(13),所述斗体(1)设有用于驱动斗门(13)转动的气缸(14),其特征在于:所述斗体(1)在进料口(11)处设有下连接法兰(2),所述下连接法兰(2)的上方设有上连接法兰(3),所述上连接法兰(3)中部设有过料孔,上连接法兰(3)和下连接法兰(2)之间通过伸缩机构(4)相连,所述上连接法兰(3)的上方设有称重传感器(7),所述称重传感器(7)的一端与上连接法兰(3)相连,称重传感器(7)的另一端设有用于将斗体(1)固定在料仓卸料口处的安装座(71)。

2.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述伸缩机构(4)位于斗体(1)的两侧,所述伸缩机构(4)包括双向丝杠滑台(41)、一端与上连接法兰(3)转动连接且另一端与双向丝杠滑台(41)的滑台(412)转动连接的上连接杆(42)以及一端与下连接法兰(2)转动连接且另一端与滑台(412)转动连接的下连接杆(43),所述双向丝杠滑台(41)的双向丝杠(411)的一端设有转动盘(4111)。

3.根据权利要求2所述的一种便于称取砂石的称量斗,其特征在于:所述称量斗两侧的双向丝杠(411)之间通过传动组(5)相连,所述传动组(5)包括设在双向丝杠(411)远离转动盘(4111)一端的主动锥齿(51)、与主动锥齿(51)啮合的从动锥齿(52)以及连接两个从动锥齿(52)的转动轴(53),所述双向丝杠(411)在主动锥齿(51)和从动锥齿(52)处设有防护壳(54)。

4.根据权利要求3所述的一种便于称取砂石的称量斗,其特征在于:所述转动轴(53)的两端设有滚动轴承(531),所述滚动轴承(531)位于防护壳(54)内,且滚动轴承(531)与防护壳(54)相连。

5.根据权利要求4所述的一种便于称取砂石的称量斗,其特征在于:所述伸缩机构(4)靠近称量斗的一侧设有拉撑机构(6),所述拉撑机构(6)包括中部相互转动连接的两根拉撑杆(61),两根拉撑杆(61)靠近转动盘(4111)的一端通过固定座(611)与上连接法兰(3)或下连接法兰(2)相连,拉撑杆(61)与固定座(611)转动连接,两根拉撑杆(61)远离转动盘(4111)的一端通过调节座(612)与上连接法兰(3)或下连接法兰(2)相连,拉撑杆(61)与调节座(612)转动连接,且调节座(612)上设有供拉撑杆(61)沿远离转动盘(4111)一端滑移的调节孔(6121)。

6.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述斗体(1)的顶端设有挡板(15),所述挡板(15)位于斗体(1)的进料口(11)处,所述上连接法兰(3)的过料孔的内壁与挡板(15)相抵接。

7.根据权利要求6所述的一种便于称取砂石的称量斗,其特征在于:所述挡板(15)远离斗体(1)内部空间的一侧设有卡条(151),所述上连接法兰(3)在过料孔处设有与卡条(151)相适配的卡槽(31)。

8.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述上连接法兰(3)和下连接法兰(2)之间设有防护组件(8),所述防护组件(8)包括一端穿过上连接法兰(3)且另一端穿过下连接法兰(2)的防脱杆(81)以及与防脱杆(81)两端螺纹连接的支撑螺母(82),所述上连接法兰(3)和下连接法兰(2)设有用于防脱杆(81)穿过的过孔。
