专利号: 2020222243459
申请人: 青岛合汇混凝土工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

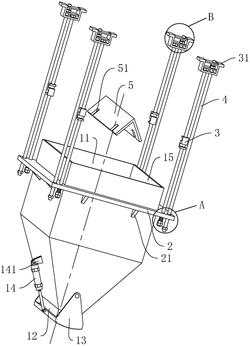

1.一种便于称取砂石的称量斗,包括斗体(1),所述斗体(1)的顶端设有进料口(11),斗体(1)的底端设有出料口(12),所述斗体(1)在出料口(12)处转动连接有斗门(13),所述斗体(1)设有用于驱动斗门(13)转动的气缸(14),其特征在于:所述斗体(1)在进料口(11)处设有称重法兰(2),所述称重法兰(2)的上方设有称重传感器(3),所述称重传感器(3)的一端与称重法兰(2)相连,称重传感器(3)的另一端设有用于将斗体(1)固定在料仓卸料口处的安装座(31),所述称重法兰(2)和支撑座之间设有限位杆(4),称重法兰(2)设有用于限位杆(4)穿过的过孔,称重法兰(2)在过孔处设有减震套(41),减震套(41)和限位杆(4)之间留有间隙。

2.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述斗体(1)内部空间的顶端设有泄压组件,所述泄压组件包括两块相互对称且倾斜布置的泄压板(5),所述泄压板(5)相互靠近的一端相连,且泄压板(5)相互靠近的一端为高端,相互远离的一端为底端,泄压板(5)靠近斗体(1)内壁的两端与斗体(1)的内壁固定连接。

3.根据权利要求2所述的一种便于称取砂石的称量斗,其特征在于:所述泄压板(5)靠近斗体(1)内壁的两端设有缺口(51)。

4.根据权利要求2所述的一种便于称取砂石的称量斗,其特征在于:所述斗体(1)在进料口(11)处的顶端设有围挡框(15)。

5.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述称重传感器(3)靠近称重法兰(2)的一端穿过称重法兰(2)并连接有两个相互抵接的支撑螺母(32),所述称重法兰(2)和位置较高的支撑螺母(32)之间设有减震弹簧(33)。

6.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述称重法兰(2)和斗体(1)的外壁之间设有加强筋斜板(21)。

7.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述限位杆(4)的底端设有防脱螺母(43),所述防脱螺母(43)位于称重法兰(2)的下方。

8.根据权利要求1所述的一种便于称取砂石的称量斗,其特征在于:所述安装座(31)包括两块并排设置的翼板(311)、连接两块翼板(311)底端的腹板(312)以及设在两块翼板(311)顶端且相互远离的安装板(313),所述限位杆(4)靠近安装座(31)的一端位于两块翼板(311)之间且螺纹连接有两个间隔设置的承压螺母(42),两个翼板(311)之间设有用于承压螺母(42)抵接的承压板(3111),所述承压板(3111)位于两个承压螺母(42)相互远离的一侧。
