专利号: 2020220235335
申请人: 王宝宝
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

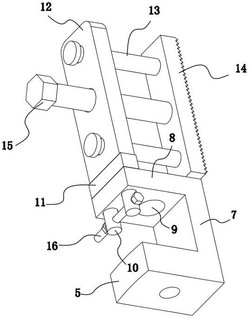

1.一种圆螺母,包括螺母主体(1),其特征在于,所述螺母主体(1)外表面沿周向开有均匀分布的若干个锁紧槽(2),所述螺母主体(1)外侧端面上沿周向开设有均匀分布的若干个安装槽(3),每个所述安装槽(3)内均通过连接螺钉(6)固定安装有一个固定块(5),所述固定块(5)上表面固定设有连接板(7),所述连接板(7)顶端固定安装有与固定块(5)对应设置的横板(8),所述横板(8)上表面中部开设有与连接螺钉(6)同轴设置的贯通孔(9),所述横板(8)上表面外侧设置有一个弹性块(11),所述弹性块(11)上贯穿设置有若干个螺纹杆(10),且每个所述螺纹杆(10)均平行于螺母主体(1)中轴线设置,所述螺纹杆(10)底端均向下延伸直至贯穿横板(8),所述横板(8)下方的螺纹杆(10)杆体均被同一个第二长螺栓(16)贯穿,且所述第二长螺栓(16)贯穿多个螺纹杆(10)后的杆体上安装有螺母,所述螺纹杆(10)顶端均固定连接在同一个竖板(12)上,所述竖板(12)内侧面设置有平行于螺母主体(1)中轴线设置的齿条(14),所述齿条(14)的齿面朝向螺母主体(1)圆心方向设置,所述竖板(12)与齿条(14)之间通过距离调节机构相连接。

2.根据权利要求1所述的一种圆螺母,其特征在于,所述距离调节机构包括横杆(13)、第一长螺栓(15),所述竖板(12)上贯穿设置有相互平行的若干个横杆(13),所述横杆(13)内侧末端均固定连接在齿条(14)上,所述竖板(12)上还螺纹贯穿设置有一个第一长螺栓(15),所述第一长螺栓(15)平行于横杆(13)设置,所述第一长螺栓(15)内侧末端穿过竖板(12)后均抵住齿条(14)。

3.根据权利要求1所述的一种圆螺母,其特征在于,所述弹性块(11)为橡胶块。

4.根据权利要求1所述的一种圆螺母,其特征在于,所述螺母主体(1)表面均喷涂有防腐蚀涂层。
