专利号: 2020218904425
申请人: 江苏奥特力液压机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

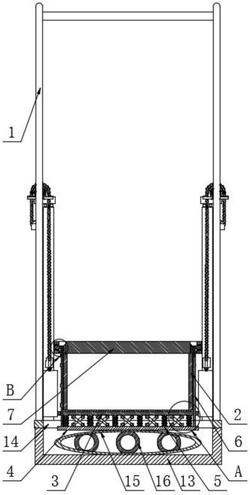

1.一种施工升降机缓冲装置,包括升降机本体(1),其特征在于:所述升降机本体(1)内侧设有活动连接的升降平台(2),所述升降平台(2)底部设有支撑板(3),所述支撑板(3)底部设有缓冲机构(4),所述缓冲机构(4)底部设有缓冲板(5),所述缓冲板(5)顶部于所述升降平台(2)两侧竖直对称设有若干个支撑杆(6),所述升降平台(2)顶部设有挡板(7),所述支撑杆(6)顶部于所述挡板(7)内部设有第一梯形块(8),所述挡板(7)内部设有与所述第一梯形块(8)相匹配的支撑槽(9),所述支撑槽(9)内部于所述第一梯形块(8)一侧水平匹配设有活动连接的第二梯形块(10),所述第二梯形块(10)一端延伸至所述挡板(7)外侧,所述第二梯形块(10)外壁于所述挡板(7)外侧设有限位板(11),所述限位板(11)外壁远离所述第二梯形块(10)一侧设有防滑垫(12),所述升降机本体(1)底部设有预埋架(13),所述预埋架(13)顶部设有开口(14),所述预埋架(13)内部设有缓冲气囊(15),所述缓冲气囊(15)内部设有若干个弹性球(16)。

2.根据权利要求1所述的一种施工升降机缓冲装置,其特征在于:所述缓冲机构(4)包括若干个第一弹簧(17)和剪叉架(18),所述剪叉架(18)设于相邻两个所述第一弹簧(17)之间。

3.根据权利要求1所述的一种施工升降机缓冲装置,其特征在于:所述升降平台(2)外壁设有与所述支撑杆(6)相匹配的辅助套(19)。

4.根据权利要求1所述的一种施工升降机缓冲装置,其特征在于:所述挡板(7)外壁于所述支撑槽(9)一侧设有与所述第二梯形块(10)相匹配的第一通槽(20)。

5.根据权利要求4所述的一种施工升降机缓冲装置,其特征在于:所述挡板(7)内壁于所述第一通槽(20)外侧水平设有若干个第二弹簧(21),所述第二弹簧(21)一端与所述第二梯形块(10)外壁固定连接。

6.根据权利要求1所述的一种施工升降机缓冲装置,其特征在于:所述升降平台(2)顶部开设有与所述支撑杆(6)相匹配的第二通槽(22)。

7.根据权利要求1所述的一种施工升降机缓冲装置,其特征在于:所述缓冲气囊(15)的高度大于所述缓冲机构(4)的高度。
