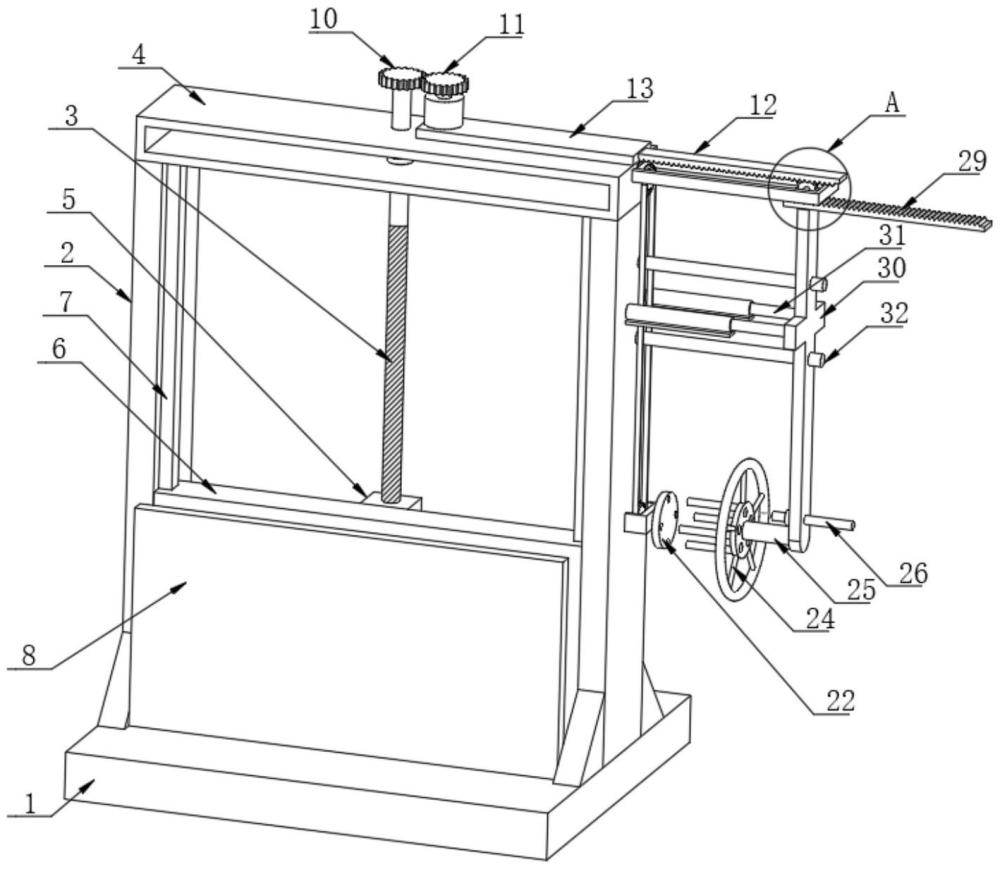

1.一种水利闸门升降缓冲装置，包括基座(1)，其特征在于：所述基座(1)顶部转动连接有螺纹杆(3)，所述螺纹杆(3)外侧转动连接有连接架(4)，所述连接架(4)底部两侧均固定连接有支撑板(2)，两个所述支撑板(2)均与基座(1)固定连接，所述螺纹杆(3)外侧设有闸门组件，所述螺纹杆(3)顶端设有驱动组件，所述螺纹杆(3)外侧固定连接有第一锥齿轮(15)，所述第一锥齿轮(15)固定连接于螺纹杆(3)外侧，所述第一锥齿轮(15)设置于连接架(4)内部，所述第一锥齿轮(15)外侧啮合连接有第二锥齿轮(16)，所述第二锥齿轮(16)一侧固定连接有转动杆(17)，所述转动杆(17)一端穿过连接架(4)内侧并与连接架(4)转动连接，所述转动杆(17)一端固定连接有第一链轮(18)，所述第一链轮(18)底部设有第二链轮(19)，所述第二链轮(19)与第一链轮(18)之间通过链条传动连接，所述第二链轮(19)内侧固定连接有第一旋转柱(20)，所述第一旋转柱(20)转动连接于其中一个支撑板(2)一侧，所述第一旋转柱(20)外侧转动连接有U形座(21)，所述U形座(21)固定连接于其中一个支撑板(2)一侧，所述第一旋转柱(20)一端固定连接有连接盘(22)，所述连接盘(22)外侧开设有多个插孔(23)，所述连接盘(22)一侧设有旋转盘(24)，所述旋转盘(24)一侧固定连接有多个插杆，所述旋转盘(24)另一侧固定连接有第二旋转柱(25)，所述旋转盘(24)另一侧开设有多个限位孔，所述第二旋转柱(25)一端转动连接有十字板(30)，所述十字板(30)一侧设有推动组件，所述十字板(30)顶端设有拉动组件。

2.根据权利要求1所述的一种水利闸门升降缓冲装置，其特征在于：所述闸门组件包括升降座(5)，所述升降座(5)螺纹连接于螺纹杆(3)外侧，所述升降座(5)前侧固定连接有闸门体(6)，所述升降座(5)两侧均开设有限位槽，两个所述支撑板(2)相对一侧均固定连接有限位杆(7)，所述限位杆(7)设置于限位槽内部并与闸门体(6)滑动接触，所述闸门体(6)前侧开设有安装槽。

3.根据权利要求2所述的一种水利闸门升降缓冲装置，其特征在于：所述闸门组件还包括缓冲板(8)，所述缓冲板(8)设置于闸门体(6)前侧，所述缓冲板(8)后侧固定连接有多个缓冲弹簧(9)，多个所述缓冲弹簧(9)一端均延伸至安装槽内部并与闸门体(6)固定连接，所述缓冲弹簧(9)内侧套设有伸缩杆，所述伸缩杆两端分别与缓冲板(8)和闸门体(6)固定连接。

4.根据权利要求1所述的一种水利闸门升降缓冲装置，其特征在于：所述驱动组件包括从动齿轮(10)，所述从动齿轮(10)固定连接于螺纹杆(3)顶端，所述从动齿轮(10)外侧啮合连接有主动齿轮(11)，所述主动齿轮(11)底部设有驱动电机，所述驱动电机输出端与主动齿轮(11)固定连接。

5.根据权利要求1所述的一种水利闸门升降缓冲装置，其特征在于：所述十字板(30)一侧设有限位柱(26)，所述限位柱(26)一端贯穿十字板(30)并与十字板(30)滑动连接，所述限位柱(26)一端外侧固定连接有挡块，所述挡块与十字板(30)相接触，所述限位柱(26)一端与限位孔相适配。

6.根据权利要求1所述的一种水利闸门升降缓冲装置，其特征在于：所述推动组件包括两个液压杆(31)和两个支撑滑柱(32)，两个所述液压杆(31)均固定连接于其中一个支撑板(2)一侧，两个所述液压杆(31)一端均与十字板(30)固定连接，两个所述支撑滑柱(32)均固定连接于其中一个支撑板(2)外侧，两个所述支撑滑柱(32)一端均贯穿十字板(30)并与十字板(30)滑动接触。

7.根据权利要求4所述的一种水利闸门升降缓冲装置，其特征在于：所述拉动组件包括第二齿条(29)，所述第二齿条(29)固定连接于十字板(30)顶端，所述第二齿条(29)顶部啮合连接有传动齿轮(27)，所述传动齿轮(27)内侧固定连接有转杆，所述转杆外侧转动连接有U形架(28)，所述U形架(28)固定连接于其中一个支撑板(2)外侧，所述传动齿轮(27)顶部啮合连接有第一齿条(12)，所述第一齿条(12)一端固定连接有安装板(13)，所述驱动电机固定连接于安装板(13)顶部，所述连接架(4)顶部开设有凸形槽，所述安装板(13)底部固定连接有凸形板(14)，所述凸形板(14)设置于凸形槽内部并与连接架(4)滑动接触。
