1.一种基于手势识别的幕布升降控制电路，其特征在于，包括供电电路、手势识别电路和电机控制电路；所述手势识别电路连接电机控制电路；

所述供电电路连接手势识别电路和电机控制电路；

所述手势识别电路用于对用户的手势进行识别，将识别出的手势转化为对应控制指令，发送给电机控制电路；所述电机控制电路用于根据对应控制指令控制电机的正转或反转，以控制幕布的升降；所述供电电路为手势识别电路和电机控制电路提供工作电压。

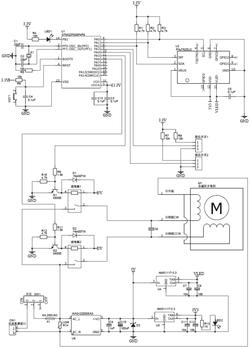

2.如权利要求1所述的一种基于手势识别的幕布升降控制电路，其特征在于，所述手势识别电路包括：单片机(U1)、手势识别芯片(U2)、第一至第六电阻(R1‑R6)、第一至第四电容(C1‑C4)、第十三电容(C13)、第一按键(KEY1)、晶振(X1)和第一发光二极管(LED1)；第四电阻(R4)通过第一发光二极管(LED1)连接单片机(U1)的PB1脚；所述晶振(X1)与第一电容(C1)、第二电容(C2)组成晶振电路，连接至单片机(U1)的PF0和PF1脚；所述第一按键(KEY1)一端接地，另一端接单片机(U1)的NRST脚；所述第四电容(C4)与第一按键(KEY1)并联，并通过第六电阻(R6)接3.3V电压；所述单片机(U1)的PA0脚、PA1脚和PA2脚分别对应连接手势识别芯片(U2)的SCL脚、INT脚和SDA脚，并分别通过第三电阻(R3)、第二电阻(R2)和第一电阻(R1)连接3.3V电压；所述单片机(U1)的VDD脚和VDDA脚均连接3.3V电压，并通过第三电容(C3)和第十三电容(C13)的并联电路接地。

3.如权利要求2所述的一种基于手势识别的幕布升降控制电路，其特征在于，所述电机控制电路包括：永磁同步电机(M1)、第一继电器、第二继电器、第一限位开关、第二限位开关、第八至第十二电阻(R8‑R12)、第一三极管(Q1)、第二三极管(Q2)、第一二极管(D1)和第二二极管(D2)；所述第一限位开关和第二限位开关的1脚分别通过第八电阻(R8)和第七电阻(R7)连接3.3V电压，2脚分别连接单片机(U1)的PA3和PA4脚，3脚均接地；所述第一三极管(Q1)的基极通过第九电阻(R9)连接单片机(U1)的PA5脚，并通过第十电阻(R10)接地；所述第一三极管(Q1)的发射极接地，集电极连接第一继电器的4脚，并通过第一二极管(D1)接5V电压；所述第一继电器的1脚接5V电压，2脚接永磁同步电机(M1)的CW信号线；

所述第二三极管(Q2)的基极通过第十一电阻(R11)连接单片机(U1)的PA6脚，并通过第十二电阻(R12)接地；所述第二三极管(Q2)的发射极接地，集电极连接第二继电器的4脚，并通过第二二极管(D2)接5V电压；所述第二继电器的1脚接5V电压，2脚接永磁同步电机(M1)的CCW信号线，所述第二继电器的3脚与第一继电器的3脚相连。

4.如权利要求3所述的一种基于手势识别的幕布升降控制电路，其特征在于，所述供电电路包括：第一线性稳压器(U4)、第二线性稳压器(U5)、AC/DC电源模块(U6)、开关(SW1)、交流电源接口(CN1)、保险丝(F1)、第七至第十二电容(C7‑C12)、第十三电阻(R13)、第十四电阻(R14)、第二发光二极管(LED2)、第三二极管(D3)；所述交流电源接口(CN1)通过开关(SW1)和保险丝(F1)连接AC/DC电源模块(U6)的输入端；所述AC/DC电源模块(U6)的输出端输出5V电压，同时连接第一线性稳压器(U4)、第二线性稳压器(U5)的输入端；

所述第一线性稳压器(U4)的输出端输出3.3V电压，并通过第七电容(C7)和第八电容(C8)的并联电路接地；所述第二线性稳压器(U5)的输出端输出3.3V电压，为手势识别芯片(U2)的VLED脚供电，并通过第十一电容(C11)和第十二电容(C12)的并联电路接地；所述第十三电阻(R13)与第二发光二极管(LED2)串联在第二线性稳压器(U5)的输出端与地之间；第九电容(C9)、第十电容(C10)、第三二极管(D3)并联在AC/DC电源模块(U6)的输出端与地之间；所述第十四电阻(R14)连接在AC/DC电源模块(U6)的两个输入端之间。
