专利号: 2020217074732
申请人: 王昌辉
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

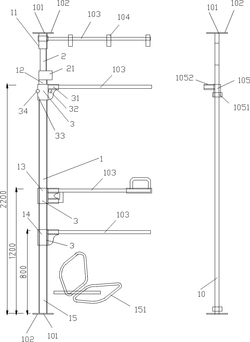

1.一种多功能综合性组合健身器,其特征在于:包括主立柱(1)和副立柱(10),所述主立柱(1)和所述副立柱(10)的底端设置有固定盘(101),且利用所述固定盘(101)稳固地安装在地面上;所述主立柱(1)的端部设置有顶出锁紧螺母(21),所述主立柱(1)内套设有丝杠(2),通过转动所述顶出锁紧螺母(21)可调节所述丝杠(2)的伸出和回缩;所述主立柱(1)从上至下设置有多个工位,工位上套设有连接构件(3),所述连接构件(3)包括套设于主立柱(1)上的立柱滑动扣(33),所述立柱滑动扣(33)侧边设置有分为接口件(31)和卡紧件(32),通过卡紧件(32)调整控制接口件(31)的内径大小从而实现夹持安装功能,所述立柱滑动扣(33)的另一侧设置有滑动扣锁紧件(34),该滑动扣锁紧件(34)调整所述立柱滑动扣(33)的内径大小从而实现其在主立柱(1)上的夹持和释放功能;所述副立柱(10)上设置有旋转轴套(105),所述旋转轴套(105)设置有调整螺母(1051),通过转动调整螺母(1051)来改变旋转轴套(105)对副立柱(10)的夹持力的大小,所述旋转轴套(105)侧边设置有对接插口(1052),所述对接插口(1052)配合所述接口件(31)进行安装干工作。

2.根据权利要求1所述的一种多功能综合性组合健身器,其特征在于:所述主立柱(1)和所述副立柱(10)的顶端也设置有固定盘(101),上方的固定盘(101)顶靠在层顶处,上下两端的固定盘(101)相互配合从而能够稳固地安装在家中,所述固定盘(101)端面设置有防滑垫(102),所述防滑垫提供足够的摩擦力。

3.根据权利要求1或2所述的一种多功能综合性组合健身器,其特征在于:所述主立柱(1)从上至下设置有第一工位(11),第二工位(12),第三工位(13),第四工位(14)和第五工位(15);所述第一工位(11)为主立柱(1)的顶部,所述第二工位(12)离地2.2m,所述第三工位(13)离地1.2m,所述第四工位(14)离地0.8m。

4.根据权利要求3所述的一种多功能综合性组合健身器,其特征在于:所述接口件(31)插设有工作杠(103),所述工作杠(103)上设置有若干个挂钩(104)。

5.根据权利要求3所述的一种多功能综合性组合健身器,其特征在于:所述第二工位的连接构件(3)安装有连接插销(51),所述连接插销(51)另一端设置有水平的单端固定曲型杠(1034),所述单端固定曲型杠(1034)的两支臂各连接有绳网(52),两块所述绳网(52)底部连接有底网(54),所述底网(54)上位于一支臂的下方的侧边设置有踏板(53)。

6.根据权利要求3所述的一种多功能综合性组合健身器,其特征在于:所述对接插口(1052)和所述接口件(31)之间设置有工作杠(103);所述副立柱(10)上转动设置有定位旋转套筒(60),所述定位旋转套筒(60)设置有两根成直线的延长杆,两根所述延长杆的端部设置有单车(6),所述单车包括位于中间的坐垫(61),所述坐垫(61)下方设置有车轮(63),所述坐垫(61)上方设置有车把(62),所述车轮(63)两侧连接有脚蹬(631)。

7.根据权利要求3所述的一种多功能综合性组合健身器,其特征在于:所述对接插口(1052)和所述接口件(31)之间设置有工作杠(103);所述副立柱(10)上转动设置有两个上下布置的定位旋转套筒(60),两个所述定位旋转套筒(60)上设置有站立离心装置(7);所述站立离心装置(7)包括一根竖直U形弯杆(71),所述竖直U形弯杆(71)的上下两端分别连接所述定位旋转套筒(60),所述竖直U形弯杆(71)中部设置有靠背板(72),所述竖直U形弯杆(71)的底部设置有底托板(73),所述副立柱(10)上和所述靠背板(72)对应位置处转动设置有转动扶手盘(74)。

8.根据权利要求2所述的一种多功能综合性组合健身器,其特征在于:所述主立柱(1)的位于中间的工位处设置翻滚机构(8);所述翻滚机构(8)包括固定设置于主立柱(1)上的中间固定套管,所述中间固定套管上转动设置有转动横杆(81),所述转动横杆(81)的两端设置有吊篮式座椅(82),所述吊篮式座椅(82)上设置有安全绳用于将使用者固定于该座椅上。

9.根据权利要求2所述的一种多功能综合性组合健身器,其特征在于:所述主立柱(1)位于中间工位处的连接构件(3)转动设置有设置模拟机构(9);所述模拟机构(9)包括U形立杆(91)和位于U形立杆(91)中部的转动套(92),所述转动套(92),转动插设于所述连接构件(3)上,所述U形立杆(91)两根伸出臂的端部各设置有竖直旋转轴套(911),所述竖直旋转轴套(911)之间设置有转动支撑杆(94),所述转动支撑杆(94)设置有座椅安装架(95),所述座椅安装架(95)上设置有驾驶座椅(93),所述驾驶座椅(93)的上部和两侧设置有安全卡扣(931),所述安全卡扣(931)设置有安全绳,该安全绳用于将使用者固定于该座椅上;所述转动支撑杆(94)还设置有操控板(951);所述主立柱(1)和所述U形立杆(91)内设置有电机和驱动机构,所述操控板(951)控制这些电机和驱动机构工作,从而使得所述模拟机构能够运转。
