专利号: 2020216176796
申请人: 广州市科霖装饰工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

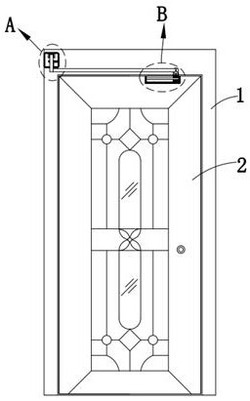

1.一种平开门的传动滑行结构,其特征在于,包括:门边框;

门板,所述门板转动安装在门边框上,所述门板与门边框相适配;

箱型块,所述箱型块固定安装在门边框的一侧上;

定装块,所述定装块固定安装在箱型块的顶部内壁上;

转接杆,所述转接杆转动安装在定装块上,所述转接杆的底端延伸至箱型块外;

电机,所述电机固定安装在箱型块的底部内壁上;

两个环形齿轮,两个所述环形齿轮分别固定安装在电机的输出轴和转接杆上,两个所述环形齿轮相啮合;

接臂杆,所述接臂杆固定安装在转接杆上;

条状块,所述条状块固定安装在门板的一侧上;

滑行槽,所述滑行槽开设在条状块的顶部;

滑移块,所述滑移块滑动安装在滑行槽内;

牵拉块,所述牵拉块转动安装在滑移块的顶部,所述牵拉块与接臂杆远离转接杆的一端转动连接。

2.根据权利要求1所述的平开门的传动滑行结构,其特征在于,所述箱型块的两侧开设有多个通气孔,所述箱型块的一侧内壁上固定安装有焊装块,所述焊装块与电机固定连接。

3.根据权利要求1所述的平开门的传动滑行结构,其特征在于,所述定装块的底部开设有凹入槽,所述凹入槽的内壁上固定安装有转接轴承,所述转接轴承的内圈固定套设在转接杆上。

4.根据权利要求1所述的平开门的传动滑行结构,其特征在于,所述滑移块上开设有下陷槽,所述下陷槽的两侧内壁之间固定安装有对接杆,所述对接杆与牵拉块转动连接。

5.根据权利要求1所述的平开门的传动滑行结构,其特征在于,所述滑行槽的两侧内壁之间固定安装有滑行杆,所述滑行杆与滑移块滑动连接。

6.根据权利要求1所述的平开门的传动滑行结构,其特征在于,所述滑移块的底部镶嵌有滚动珠,所述滚动珠与滑行槽的底部内壁滚动接触。
