专利号: 2020214955875
申请人: 陕西国杨建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

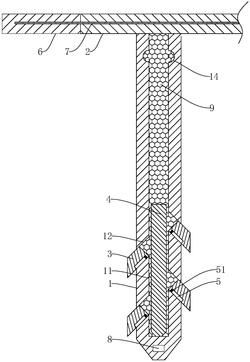

1.一种软土地基防沉降结构,包括若干插入至软土地基内的方形基桩(1)以及设置于方形基桩(1)顶部的承载板(2),其特征在于,每个方形基桩(1)中部均开设有沿其长度方向延伸的、并且开口朝上布置的方形灌浆槽(11),每个所述方形灌浆槽(11)底部的侧壁均开设有若干滑孔(12),每个所述滑孔(12)均倾斜向下延伸至方形基桩(1)外周面,并且每个所述滑孔(12)远离方形灌浆槽(11)的一端均固定嵌设有一止挡板(13);每个所述滑孔(12)内均滑动嵌设有一抗沉降块(3),每个所述抗沉降块(3)一端均与相对应的止挡板(13)相贴合,另一端延伸至方形灌浆槽(11)内并且设有倾斜朝上布置的第一倾斜面(31);每个所述方形灌浆槽(11)底部均设有与其相插接适配的方形立柱(4),并且每个所述方形立柱(4)底端均设有与第一倾斜面(31)相滑移适配的第二倾斜面(41)。

2.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,每个所述方形立柱(4)四周的侧壁均开设有沿其长度方向延伸的导流槽(42)。

3.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,每个所述方形灌浆槽(11)顶部的侧壁上均开设有若干凹槽(14)。

4.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,每个所述抗沉降块(3)上均开设有与滑孔(12)延伸方向相平行布置的限位槽(5),每个所述滑孔(12)内均设有一限位块(51),并且每个所述限位块(51)均滑动嵌设于相对应的限位槽(5)内。

5.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,每个所述滑孔(12)的中心与水平面的夹角均为45度。

6.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,所述承载板(2)两侧均一体浇筑成型有抗沉降板(6)。

7.根据权利要求6所述的一种软土地基防沉降结构,其特征在于,所述承载板(2)内设有钢筋层(7),并且所述钢筋层(7)两侧分别延伸至两个抗沉降板(6)内。

8.根据权利要求1所述的一种软土地基防沉降结构,其特征在于,每个所述方形基桩(1)底部均设有用于实时检测方形基桩(1)沉降程度的位移传感器(8)。
