专利号: 2020214604474
申请人: 深圳视唯达科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

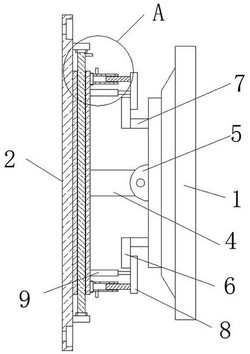

1.一种门禁控制系统用显示屏,其特征在于:包括显示屏本体(1),所述显示屏本体(1)的一侧设有安装座(2),所述安装座(2)靠近显示屏本体(1)的一侧设有第一活动板(3),所述第一活动板(3)与显示屏本体(1)相接触,所述第一活动板(3)远离安装座(2)的一侧固定连接有支撑柱(4),所述显示屏本体(1)靠近支撑柱(4)的一侧固定连接有固定块(5),所述固定块(5)与支撑柱(4)通过销轴连接,所述显示屏本体(1)靠近第一活动板(3)的一侧设有两个第二活动板(6),所述第二活动板(6)与显示屏本体(1)通过连接板(7)连接,所述第二活动板(6)远离第一活动板(3)的一侧设有按压板(8),所述按压板(8)与第一活动板(3)之间通过伸缩杆(9)连接,且所述按压板(8)与第一活动板(3)通过伸缩组件连接,所述第一活动板(3)的上方和下方均设有固定板(11),所述固定板(11)与安装座(2)固定连接,两个所述固定板(11)之间设有第一丝杆(10),所述第一丝杆(10)贯穿第一活动板(3),所述第一丝杆(10)与第一活动板(3)的连接方式为螺纹连接,所述第一丝杆(10)的两端与两个固定板(11)均通过第一轴承(12)连接。

2.根据权利要求1所述的一种门禁控制系统用显示屏,其特征在于:所述伸缩组件包括设置于按压板(8)和第一活动板(3)之间的螺纹管(13),所述螺纹管(13)内设有第二丝杆(15),所述第二丝杆(15)和螺纹管(13)相配合,所述第二丝杆(15)的一端延伸至螺纹管(13)的外部,且所述第二丝杆(15)的一端与按压板(8)固定连接,所述螺纹管(13)的一端与第一活动板(3)通过第二轴承(14)连接。

3.根据权利要求2所述的一种门禁控制系统用显示屏,其特征在于:所述螺纹管(13)的一侧固定连接有第一手柄(16)。

4.根据权利要求1所述的一种门禁控制系统用显示屏,其特征在于:所述第一丝杆(10)的一侧固定连接有位于第一活动板(3)上方的第二手柄(17)。

5.根据权利要求1所述的一种门禁控制系统用显示屏,其特征在于:所述安装座(2)靠近第一活动板(3)的一侧开设有若干沉孔。
