专利号: 2020214562414
申请人: 中萌智能城市发展建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

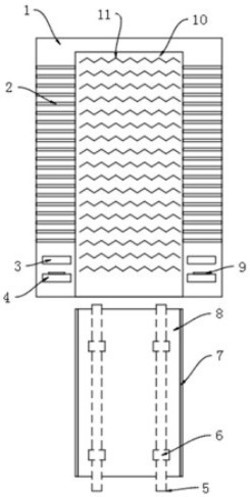

1.一种无避让立体车库载车板,包括载车板(1)和移动板(8),其特征在于,所述载车板(1)固定在地面上,所述载车板(1)包括固定板和内部板(10),所述内部板(10)下方设置有下降结构,所述固定板固定在所述内部板(10)外部侧边,所述固定板包括防滑槽(2)、限位板(3)、端部限位板(4)和压力传感器(9),所述固定板外部周边固定有防滑槽(2),所述防滑槽(2)端部固定有限位板(3),所述限位板(3)底部固定有减速结构,所述限位板(3)侧边固定有端部限位板(4),所述端部限位板(4)侧边固定有压力传感器(9),所述固定板侧边固定有配合滑槽(19),所述内部板(10)上方固定有防滑纹(11)。

2.根据权利要求1所述的无避让立体车库载车板,其特征在于,所述下降结构包括电机(12)、双向螺杆(14)、轴承座(15)、固定座(16)、固定块(17)、支撑杆(18)、侧边滑块(21)和侧边滑槽(20),所述固定板底部侧边固定有电机(12),所述电机(12)驱动连接双向螺杆(14),所述双向螺杆(14)两侧分别转动连接固定块(17),所述固定块(17)上通过阶梯轴铰接有支撑杆(18),所述支撑杆(18)端部铰接连接在所述内部板(10)底部,所述固定板侧边固定有固定座(16),所述双向螺杆(14)通过轴承座(15)固定在所述固定座(16)上。

3.根据权利要求2所述的无避让立体车库载车板,其特征在于,所述减速结构包括减速支撑杆(22)、固定套筒(23)、滑动支撑块(24)和弹簧(25),所述限位板(3)底部固定有减速支撑杆(22),所述减速支撑杆(22)底部固定有滑动支撑块(24),所述滑动支撑块(24)滑动设置在所述固定套筒(23)内部,所述滑动支撑块(24)底部固定有弹簧(25)且所述弹簧(25)端部固定在所述固定套筒(23)底部。

4.根据权利要求3所述的无避让立体车库载车板,其特征在于,所述移动板(8)上设置有固定滑条(7)、滑块(6)、滑轨(5)和中间液压缸,所述移动板(8)底部固定有滑块(6),所述滑块(6)滑动设置在所述滑轨(5)上,所述滑块(6)上方固定有移动板(8),所述移动板(8)侧边固定有固定滑条(7),所述固定滑条(7)和配合滑槽(19)滑动配合,所述移动板(8)有两层结构,所述移动板(8)的两层结构之间固定有中间液压缸。

5.根据权利要求4所述的无避让立体车库载车板,其特征在于,所述双向螺杆(14)侧边固定有侧边液压缸(13),所述侧边液压缸(13)端部连接在所述内部板(10)底端。
