专利号: 2020212350276
申请人: 武汉雄韬氢雄燃料电池科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

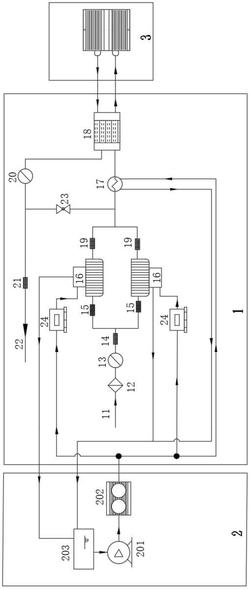

1.一种大功率氢燃料电池发动机空气双并联进气装置,其特征在于:包括空压机进气主路循环部件、燃料电池堆部件;

所述空压机进气主路循环部件包括进气组件、进气节气门、空压机组、中冷器、增湿器、尾排节气门及排气组件,所述空压机组包括两台或多台空压机,并联设置,空压机组的进气口通过进气节气门连接进气组件,出气口依次连接中冷器、增湿器、燃料电池堆部件、尾排节气门和排气组件,每台空压机的进气口处均安装有流量计,出气口处均安装有增压后消音器。

2.根据权利要求1所述的大功率氢燃料电池发动机空气双并联进气装置,其特征在于:所述进气组件包括空气进气道、空气滤清器、进气声学消音组件,所述空气滤清器的进气口与空气进气道连通,出气口依次与进气节气门和进气声学消音组件连通后连接两个或多个分支管路,每个分支管路分别与一台空压机的进气口连通。

3.根据权利要求1所述的大功率氢燃料电池发动机空气双并联进气装置,其特征在于:所述排气组件包括空气尾排、尾排消音器,所述空气尾排通过增湿器与燃料电池堆部件的尾气出口连通,空气尾排与增湿器之间设置有尾排节气门,空气尾排与尾排节气门之间设置有尾排消音器。

4.根据权利要求3所述的大功率氢燃料电池发动机空气双并联进气装置,其特征在于:还包括空气旁路阀,所述空气旁路阀的进口连接在空压机组出气口与中冷器进气口的连接管路上,出口连接在尾排节气门与尾排消音器的连接管路上。

5.根据权利要求1所述的大功率氢燃料电池发动机空气双并联进气装置,其特征在于:还包括空压机控制器,每台空压机分别连接有一个空压机控制器。

6.根据权利要求1所述的大功率氢燃料电池发动机空气双并联进气装置,其特征在于:还包括空压机辅路循环部件,所述空压机辅路循环部件包括离心式冷却水泵、散热器、回水水箱,所述回水水箱的进水口与中冷器连接,出水口通过离心式冷却水泵与散热器连接,散热器的出水口分别与空压机控制器和中冷器连接,空压机控制器中的冷却水经空压机后流回至回水水箱。
