专利号: 2020212121987
申请人: 郑州竹林德盛轨道交通装备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

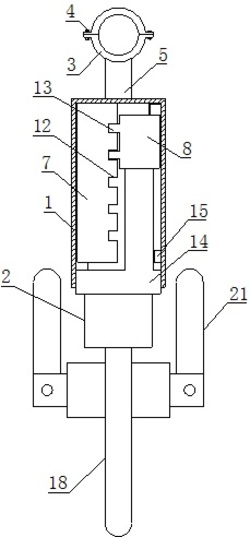

1.一种新型地铁扶手,它包括滑套和调整座,其特征在于:所述的滑套上端设置有尼龙带,所述的尼龙带上端设置有固定环,所述的滑套内部中心设置有定轴,所述的定轴左侧设置有定环,所述的定轴右侧前部设置有动环,所述的动环后侧设置有移动挡片,所述的定环右侧后部设置有固定挡片,所述的移动挡片与固定挡片之间设置有弹簧,所述的定环右侧前部设置有卡槽,所述的动环前侧设置有卡块,所述的动环下侧设置有连接座,所述的连接座下侧设置有连接杆,所述的连接杆下侧设置有底座,所述的底座下方设置有第一扶手,所述的底座侧部设置有底板,所述的底板外侧设置固定座,所述的固定座内部设置有第二扶手。

2.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的定轴右侧表面设置有限位槽,所述的移动挡片左侧设置有限位块。

3.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的固定环两侧设置有螺栓。

4.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的滑套内部下侧设置有挡块。

5.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的第一扶手、第二扶手内部设置有凸起。

6.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的定轴、定环和固定挡片与滑套固定连接,所述的连接座、连接杆和底座固定连接。

7.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的定环和动环形状为半环形。

8.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的卡槽数量为4-6个,所述的卡块数量为2-3个。

9.根据权利要求1所述的一种新型地铁扶手,其特征在于:所述的第二扶手数量为2个。
