专利号: 2020211526153
申请人: 江苏汉格机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

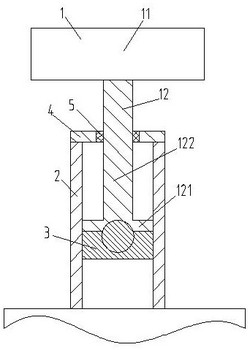

1.一种可万向滑动的恒力弹簧支架,其特征在于,包括负荷载重板(1),所述负荷载重板(1)下部设置有支撑杆(2),所述支撑杆(2)内设置有安装孔,所述安装孔内设置有用于支撑所述负荷载重板(1)的牛眼轴承(3)。

2.根据权利要求1所述的一种可万向滑动的恒力弹簧支架,其特征在于,所述负荷载重板(1)包括板体(11)以及设置在板体(11)下部的连接杆(12);

所述连接杆(12)伸入至所述支撑杆(2)安装孔内,所述连接杆(12)包括底部和所述支撑杆(2)内径对应的底板(121),以及处于所述底板(121)上部的小于支撑杆(2)内径的杆体(122);

所述支撑杆(2)顶部连接有盖板(4),所述盖板(4)将所述支撑杆(2)上表面开口一部覆盖住,使的盖板(4)围住形成的开口小于所述底板(121)的尺寸。

3.根据权利要求2所述的一种可万向滑动的恒力弹簧支架,其特征在于,所述盖板(4)围住形成圆形开口,所述圆形开口供所述杆体(122)的穿出。

4.根据权利要求3所述的一种可万向滑动的恒力弹簧支架,其特征在于,所述圆形开口处设置有弹性垫(5)。
