专利号: 2020207425198
申请人: 河南瑞众汽车零部件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

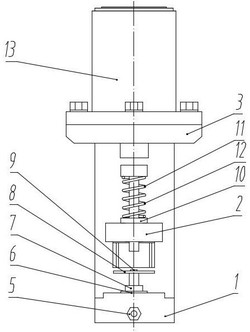

1.一种汽车零部件生产用全自动锻压装置,包括座体,座体由下到上依次设有底板(1)、支板(2)和顶板(3),底板(1)上设有待压件,支板(2)上设有作用件,顶板(3)上设有动力件,其特征在于:所述的待压件设在支撑环(6)上,支撑环(6)竖向滑动设在底板(1)上,支撑环(6)下端的斜面与顶撑块(4)上端的斜面配合,顶撑块(4)横向滑动设在底板(1)内,底板(1)上设有顶紧顶撑块(4)的螺钉(5)。

2.根据权利要求1所述的汽车零部件生产用全自动锻压装置,其特征在于:所述的底板(1)上设有竖向滑槽和横向滑槽,竖向滑槽和横向滑槽连通,支撑环(6)设在竖向滑槽内,顶撑块(4)设在横向滑槽内。

3.根据权利要求1所述的汽车零部件生产用全自动锻压装置,其特征在于:所述的支板(2)的下部设有加强筋。

4.根据权利要求1所述的汽车零部件生产用全自动锻压装置,其特征在于:所述的待压件包括支撑套(7),支撑套(7)穿设在支撑环(6)上,支撑套(7)上设有板材(8),板材(8)上设有铆钉(9),铆钉(9)穿至支撑套(7)中。

5.根据权利要求1所述的汽车零部件生产用全自动锻压装置,其特征在于:所述的作用件包括限位套(10),限位套(10)穿设在支板(2)上,限位套(10)上穿设有过渡杆(11),限位套(10)与过渡杆(11)之间设有弹簧(12)。

6.根据权利要求1所述的汽车零部件生产用全自动锻压装置,其特征在于:所述的动力件为气缸(13)。
