专利号: 2020205876588
申请人: 新昌县元上元轴承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

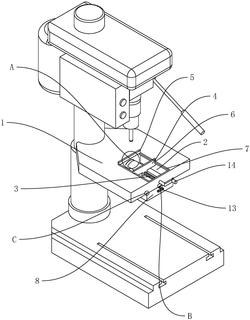

1.一种轴承外套通孔攻丝机,包括工作台(1),其特征在于:所述工作台(1)上开设有夹持腔(2),所述夹持腔(2)内部转动连接有螺杆(3),所述螺杆(3)贯穿夹持腔(2)并伸出夹持腔(2)外部,所述螺杆(3)上螺纹连接有第一夹持块(4),所述工作台(1)上设置有第二夹持块(5),所述第一夹持块(4)两侧开设有滑槽(6),所述夹持腔(2)两侧设置有滑动连接在滑槽(6)上的滑块(7)。

2.根据权利要求1所述的一种轴承外套通孔攻丝机,其特征在于:所述工作台(1)底部滑动连接有与夹持腔(2)连通的集屑盒(8),所述工作台(1)侧壁上设置有用于锁定集屑盒(8)的锁止件。

3.根据权利要求2所述的一种轴承外套通孔攻丝机,其特征在于:所述集屑盒(8)顶部两侧设置有嵌块(9),所述工作台(1)侧壁上开设有用于嵌块(9)卡入的嵌槽(10),所述嵌块(9)和嵌槽(10)均呈T字型。

4.根据权利要求2所述的一种轴承外套通孔攻丝机,其特征在于:所述锁止件包括设置在工作台(1)与集屑盒(8)连接处的转轴(11),所述转轴(11)上转动连接有挡条(12)。

5.根据权利要求2所述的一种轴承外套通孔攻丝机,其特征在于:所述集屑盒(8)外壁上设置有把手(13)。

6.根据权利要求1所述的一种轴承外套通孔攻丝机,其特征在于:所述螺杆(3)伸出夹持腔(2)的一端设置有转柄(14),所述转柄(14)呈L型。

7.根据权利要求1所述的一种轴承外套通孔攻丝机,其特征在于:所述第一夹持块(4)朝向第二夹持块(5)的一面上设置有呈圆弧形的挡板(15),所述夹持腔(2)侧壁上开设有用于挡板(15)卡入的滑动槽(16)。

8.根据权利要求1所述的一种轴承外套通孔攻丝机,其特征在于:所述工作台(1)由不锈钢制成。
