专利号: 2020203602780
申请人: 吴畅
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

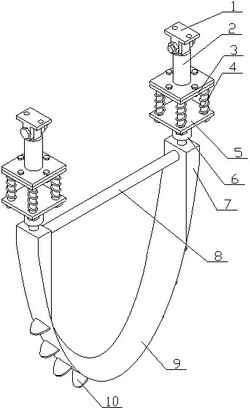

1.一种环形收获犁,其特征是:由固定座、连接座、连接板、缓冲弹簧、限位板、液压杆、犁土杆、加强杆、犁头、翻土板、和连接柱组成,两个犁土杆的一端分别和犁头的两端相连接,两个所述犁土杆之间置有加强杆,液压杆的活动端和犁土杆的另一端相连接,限位板置于液压杆的固定端上,四个连接柱的一端分别贯穿限位板,所述连接柱的一端螺接置有螺母,四个所述连接柱分别位于限位板的四个拐角处,连接板置于四个连接柱的另一端上,缓冲弹簧套置于连接柱上,所述缓冲弹簧的一端和连接板相连接,所述缓冲弹簧的另一端和限位板相连接,连接座的一端固定置于连接板的上,固定板和连接座的另一端相铰接,且通过旋钮固定,多个翻土板置于犁头上。

2.根据权利要求1所述的一种环形收获犁,其特征在于所述翻土板边缘为弧形。

3.根据权利要求1或2所述的一种环形收获犁,其特征在于所述翻土板为螺旋板,所述翻土板表面置有翻土齿。

4.根据权利要求3所述的一种环形收获犁,其特征在于所述翻土齿为三角形结构。

5.根据权利要求1所述的一种环形收获犁,其特征在于所述犁头为弧形结构。

6.根据权利要求5所述的一种环形收获犁,其特征在于所述犁头厚度从中间向边缘逐渐减小。

7.根据权利要求1所述的一种环形收获犁,其特征在于所述连接柱表面置有一层耐磨垫。

8.根据权利要求1所述的一种环形收获犁,其特征在于所述限位板上置有一层橡胶垫。
