专利号: 2020203585624
申请人: 河南城建学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

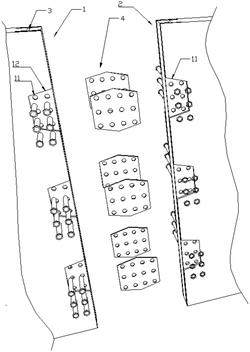

1.一种节点预制装配式剪力墙结构,包括预制墙体,其特征在于:还包括预制节点和拼接板,多个所述预制墙体通过与所述预制节点连接形成一体;

所述预制墙体内设置有预埋连接件;

所述预制墙体和所述预制节点相连的两端分别设置有预留孔,所述预留孔为通孔并贯通所述预埋连接件;

所述预留孔中穿设有承载剪力的栓体,所述栓体与所述拼接板相对固定。

2.根据权利要求1所述的节点预制装配式剪力墙结构,其特征在于:所述预制墙体和所述预制节点分别设置有相对称的半预制接口,当所述预制墙体和所述预制节点对接在一起时,对称的两个所述半预制接口组成一个完整的预制接口,所述拼接板位于所述预制接口内。

3.根据权利要求2所述的节点预制装配式剪力墙结构,其特征在于:所述半预制接口将所述预埋连接件暴露在外。

4.根据权利要求1所述的节点预制装配式剪力墙结构,其特征在于:所述预制节点呈一字型、L型、T型或十字形。

5.根据权利要求1所述的节点预制装配式剪力墙结构,其特征在于:所述预埋连接件为工字钢。

6.根据权利要求1所述的节点预制装配式剪力墙结构,其特征在于:所述栓体为剪力栓、螺栓或呈柱状的钢材。

7.一种节点预制装配式剪力墙结构,包括预制墙体,其特征在于:还包括预制节点和拼接板,多个所述预制墙体通过与所述预制节点连接形成一体;

所述预制墙体内设置有预埋连接件;

所述预制墙体和所述预制节点分别设置有相对称的半预制接口,所述半预制接口将所述预埋连接件暴露在外;

当所述预制墙体和所述预制节点对接在一起时,对称的两个所述半预制接口组成一个完整的预制接口;

所述拼接板位于所述预制接口内并且与所述预埋连接件固定连接。

8.根据权利要求7所述的节点预制装配式剪力墙结构,其特征在于:所述预制节点呈一字型、L型、T型或十字形。

9.根据权利要求7所述的节点预制装配式剪力墙结构,其特征在于:所述预埋连接件为工字钢。
