专利号: 2019209583206
申请人: 湖南中富杭萧建筑科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

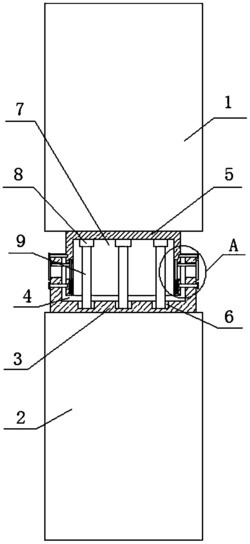

1.一种装配式剪力墙结构,包括第一板(1),其特征在于,所述第一板(1)的下方设置有第二板(2),第二板(2)的顶部固定安装有固定板(3),固定板(3)的顶部开设有放置槽(4),第一板(1)的底部固定安装有放置板(5),且放置板(5)的底端与放置槽(4)相卡装,放置槽(4)的底部内壁上开设有多个钢筋槽(6),放置板(5)的底部开设有安装槽(7),安装槽(7)的顶部内壁上固定安装有多个固定块(8),多个固定块(8)的底部均固定安装有钢筋(9),且多个钢筋(9)的底端延伸至相对应的钢筋槽(6)内并与相对应的钢筋槽(6)的底部内壁固定连接,放置板(5)的两侧均开设有密封口(10),两个密封口(10)均与安装槽(7)相连通,两个密封口(10)的顶部内壁上均开设有卡槽(11),两个密封口(10)的底部内壁上均开设有限位槽(12),两个限位槽(12)内均滑动安装有密封板(13),两个密封板(13)的顶端分别贯穿相对应的密封口(10)延伸至相对应的卡槽(11)内并与相对应的卡槽(11)相卡装。

2.根据权利要求1所述的一种装配式剪力墙结构,其特征在于,两个密封板(13)的底部均固定安装有限位弹簧(14),两个限位弹簧(14)的底端分别与相对应的限位槽(12)的底部内壁固定连接。

3.根据权利要求1所述的一种装配式剪力墙结构,其特征在于,所述固定板(3)的两侧均开设有移动孔(15),两个移动孔(15)均与放置槽(4)相连通,两个移动孔(15)内均滑动安装有移动杆(16),且两个移动杆(16)相互靠近的一端分别延伸至相对应的密封口(10)内并与相对应的两个密封板(13)相互远离的一侧固定连接。

4.根据权利要求1所述的一种装配式剪力墙结构,其特征在于,所述固定板(3)的两侧均开设有两个螺纹孔(17),两个螺纹孔(17)内均螺纹连接有螺丝(18),放置板(5)的两侧均开设有两个螺纹卡槽(19),且位于同一水平轴线上的两个螺丝(18)相互靠近的一端分别与相对应的螺纹卡槽(19)螺纹卡装。

5.根据权利要求1所述的一种装配式剪力墙结构,其特征在于,所述限位槽(12)的两侧内壁上均开设有限位滑槽,密封板(13)的两侧均固定安装有限位滑块,且两个限位滑块分别与相对应的限位滑槽滑动连接。

6.根据权利要求1所述的一种装配式剪力墙结构,其特征在于,所述固定板(3)的两侧均铰接有盖板,两个移动孔(15)内均固定安装有密封圈,且两个盖板通过密封圈分别与相对应的移动孔(15)密封配合。
