专利号: 2020201871848
申请人: 段家忠
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

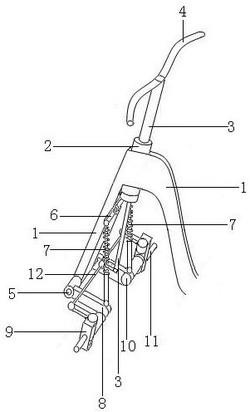

1.一种双前轮可随向偏转的摩托车平衡悬架,其特征是包括,车架、方向柱套管、方向柱、方向把、拐臂轴、平衡臂、减震器、左拐臂、左羊角轴、右拐臂、右羊角轴、横拉杆、支承轴、方向臂、碟刹泵支架、转向杆、球头、立轴;

所述车架的前半部为几字型,前面顶端的中央依垂直线下方向前倾斜5-15°设置了圆筒状的方向柱套管,前面的底部与水平设置的圆柱形拐臂轴的中间连接、拐臂轴与车架的后方呈直角,顶部下方的前面横向水平设置了圆柱形的支承轴、支承轴的中心设置了丝孔;

所述方向柱为圆柱形,中部通过环形压力轴承设置于方向柱套管的内部,顶端的上方水平设置了圆柱形的方向把,底部向前水平设置了长方形的方向臂、方向臂与方向把的垂直线呈直角、方向臂的底部与拐臂轴的上面水平高度>10cm;

所述减震器为圆柱形,上下各设置了一个圆球形的万向球头、两个球头的中心各向外延伸了一根圆柱形的丝杆;

所述平衡臂为长条状,平衡臂的中间部位设置了环形的套管、套管的内部设置了环形的橡胶减震套及铜套、套管通过橡胶减震套及铜套设置于支承轴的上面、套管右边支承轴的右顶端丝孔里面设置了圆形定位螺母,平衡臂的两端各设置了一个圆形丝孔;

所述左拐臂为Z型,左边的顶端为纵向水平设置的圆筒状连接管、连接管右侧面的前边向右横向水平设置了长方形的拐臂、拐臂右边的顶端向前纵向水平设置了圆柱形的连接轴、连接轴的前端垂直设置了圆筒状的立管,右边上方设置的螺母与减震器底部球头的丝杆连接后通过减震器及减震器顶端球头的丝杆与平衡臂前边顶端的丝孔连接,左拐臂连接管的内部设置了环形的橡胶减震套及环形套圈、连接管通过减震套及套圈设置于拐臂轴前方的上面、拐臂轴的前顶端设置了圆形定位螺母;

所述右拐臂为Z型,左边的顶端为纵向水平设置的圆筒状连接管、连接管右侧面的后边向右横向水平设置了长方形的拐臂、拐臂右边的顶端向后纵向水平设置了圆柱形的连接轴、连接轴的后端垂直设置了圆筒状的立管,右边上方设置的螺母与减震器底部球头的丝杆连接后通过减震器及减震器顶端球头的丝杆与平衡臂后边顶端的丝孔连接,右拐臂连接管的内部设置了环形的橡胶减震套及环形套圈、连接管通过减震套及套圈设置于拐臂轴后方的上面、拐臂轴的后顶端设置了圆形定位螺母;

所述横拉杆为圆柱形,两端各设置了一个球头;

所述左羊角轴的后边为C型、通过中间的凹槽垂直卡在左拐臂的立管上面、上下的中央均垂直设置了一个圆形的转向孔、两个转向孔及立管的里面设置了一根圆柱形的立轴,左羊角轴左边的上面横向水平设置了一根长方形的转向杆、转向杆左边顶端的螺母与纵向设置的横拉杆前端球头的丝杆连接、横拉杆后端球头的丝杆与方向臂左边前方的丝孔连接,左羊角轴的上面垂直设置了一个长方形的碟刹泵支架,左羊角轴前边的中央纵向水平设置了圆柱形的前轮轴、前轮轴的前顶端为丝杆、前轮轴的上面通过环形轴承及与丝杆啮合的螺母设置了圆盘形的方向轮及刹车盘;

所述右羊角轴的前边为C型、通过中间的凹槽垂直卡在右拐臂的立管上面、上下的中央均垂直设置了一个圆形的转向孔、两个转向孔及立管的里面设置了一根圆柱形的立轴,右羊角轴左边的上面横向水平设置了一根长方形的转向杆、转向杆左边顶端的螺母与纵向设置的横拉杆后端球头的丝杆连接、横拉杆前端球头的丝杆与方向臂左边后方的丝孔连接,右羊角轴的上面垂直设置了一个长方形的碟刹泵支架,右羊角轴后边的中央纵向水平设置了圆柱形的前轮轴、前轮轴的后顶端为丝杆、前轮轴的上面通过环形轴承及与丝杆啮合的螺母设置了圆盘形的方向轮及刹车盘。

2.根据权利要求1所述一种双前轮可随向偏转的摩托车平衡悬架,其特征是左羊角轴及右羊角轴的纵向垂直线在同一直线上,左羊角轴及右羊角轴的纵向垂直线的右边与方向柱套管中央垂直线的左边间隔10-20cm。

3.根据权利要求1所述一种双前轮可随向偏转的摩托车平衡悬架,其特征是平衡臂的两端与两根减震器上方的球头连接后通过两根减震器及减震器下方的两个球头、分别与左拐臂及右拐臂右边的上方连接呈前后各两个支点,左拐臂及右拐臂左边的顶端分别与拐臂轴的两端连接后、既拐臂轴的前端和左拐臂右边上方的球头以及平衡臂前端球头的三个点、横向运动呈一个可变角度及可变边长的三角形,拐臂轴的后端和右拐臂右边上方的球头以及平衡臂后端球头的三个点、横向运动呈一个可变角度及可变边长的三角形。

4.根据权利要求1所述一种双前轮可随向偏转的摩托车平衡悬架,其特征是平衡臂的两端与两根减震器上方的球头连接后通过两根减震器及减震器下方的两个球头、分别与左拐臂及右拐臂右边的上方连接呈四个支点、纵向运动为可变角及可变边长的四边形。

5.根据权利要求1或3或4所述一种双前轮可随向偏转的摩托车平衡悬架,其特征是车架的方向柱套管里面设置方向柱,方向柱的下面设置方向臂,车架的前面设置支承轴、平衡臂及拐臂轴,拐臂轴的上面设置左拐臂、右拐臂、左羊角轴、右羊角轴、减震器、球头,左羊角轴及右羊角轴通过横拉杆与方向臂相互联动,以上设置为双前轮可随向偏转的摩托车前平衡悬架。

6.根据权利要求1或3或4所述一种双前轮可随向偏转的摩托车平衡悬架,其特征是至方向柱套管的右边垂直将车架截断,既车架的左边、方向柱套管、方向柱、拐臂轴、平衡臂、减震器、左拐臂、左羊角轴、右拐臂、右羊角轴、横拉杆、支承轴、方向臂、碟刹泵支架、转向杆、球头、立轴的各部位连接关系不变、整体旋转180°后车架前半部的左边与车架后半部的左边进行连接,以上设置为双前轮可随向偏转的摩托车前平衡悬架。
