专利号: 2020201730178
申请人: 武汉金瑞威基础工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

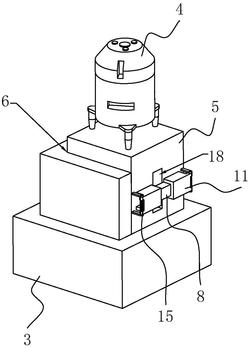

1.一种锥探钻机纠偏装置的安装结构,包括机体、操作台(1)以及钻杆(2),其特征在于:所述操作台(1)固定设置有两个支架(3),所述支架(3)可拆设置有激光水平仪(4);两个所述支架(3)均沿着所述钻杆(2)截面圆的径向设置,且两个所述支架(3)所在平面为垂直设置,所述激光水平仪(4)固定设置有固定块(5),所述支架(3)上设置有用于所述固定块(5)放置的固定槽(6),所述固定槽(6)的上端为开口设置,所述支架(3)于所述固定槽(6)内壁固定设置有卡接柱(7),所述固定块(5)上设置有卡接槽(18),所述卡接柱(7)插接于所述卡接槽(18)内,所述卡接柱(7)上设置有实现卡接固定块(5)的卡接件。

2.根据权利要求1所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述卡接件包括与所述卡接柱(7)转动连接的抵接柱(8),所述抵接柱(8)长度尺寸小于所述卡接槽(18)长度尺寸,且大于所述卡接槽(18)开口处的宽度尺寸,所述抵接柱(8)穿过所述卡接槽(18)转动至与所述固定块(5)侧面抵接。

3.根据权利要求2所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述抵接柱(8)设置有转槽(9),所述卡接柱(7)固定连接有转块(10),所述转块(10)转动连接于所述转槽(9)内,所述转块(10)以及所述转槽(9)内壁截面为“T”字型。

4.根据权利要求3所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述固定块(5)侧面上铰接有两个限位杆(11),所述限位杆(11)端部固定设置有凹型块(12),所述凹型块(12)内设置有凹型槽(13),所述凹型槽(13)朝向下为开口设置,所述凹型块(12)摆动至罩设于所述抵接柱(8)端部外。

5.根据权利要求4所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述支架(3)转动连接有转轴(14),所述固定块(5)与所述限位杆(11)之间固定连接有扭簧(15)。

6.根据权利要求5所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述卡接柱(7)长度尺寸等于所述卡接槽(18)深度尺寸。

7.根据权利要求6所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述凹型槽(13)内壁固定设置有橡胶层。

8.根据权利要求7所述的一种锥探钻机纠偏装置的安装结构,其特征在于:所述凹型块(12)于所述凹型槽(13)两侧壁固定设置有插接块(16),所述固定块(5)上设置有两个插接槽(17),所述插接块(16)插接于所述插接槽(17)内。
