专利号: 2020200712242
申请人: 泉州卡牧达卫浴有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

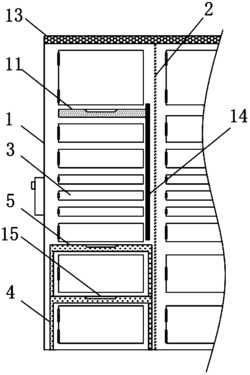

1.一种组合式智能存取柜,包括立柜(1),其特征在于:所述立柜(1)内部固定设有多个竖隔板(2),所述竖隔板(2)将立柜(1)分割成多个柜组,所述柜组包括多个大小不一的柜体(3),所述柜组底部设有第一踏板(4)和第二踏板(5),所述第一踏板(4)位于第二踏板(5)底部,所述第一踏板(4)位于相邻柜体(3)之间,所述第一踏板(4)的截面设置为U形,所述第一踏板(4)两侧与竖隔板(2)滑动连接,所述第一踏板(4)前侧壁表面与柜体(3)前侧壁表面齐平,所述柜组内腔顶部设有升降机构;

所述升降机构包括两个上下对称的固定块(16),两个固定块(16)均与竖隔板(2)固定连接,顶部所述固定块(16)顶部固定连接有电机(6),所述电机(6)输出轴贯穿顶部固定块(16)且延伸至该固定块(16)的底部,所述两个固定块(16)之间通过支杆(7)固定连接,所述支杆(7)一侧设有螺纹杆(8),所述螺纹杆(8)底端与底部固定块(16)活动连接,所述螺纹杆(8)顶端与电机(6)输出轴固定连接,两个所述固定块(16)之间设有螺母座(9),所述螺母座(9)与螺纹杆(8)螺纹连接且与支杆(7)活动套接,所述螺母座(9)前侧固定连接有伸缩杆(10),所述伸缩杆(10)左侧固定连接有承载框(11)。

2.根据权利要求1所述的一种组合式智能存取柜,其特征在于:所述承载框(11)位于最顶部柜体(3)的底部,所述承载框(11)的前侧壁与立柜(1)前侧壁表面平齐,所述承载框(11)内固定连接有弹性网(12)。

3.根据权利要求1所述的一种组合式智能存取柜,其特征在于:所述第二踏板(5)位于相邻柜体(3)之间,所述第二踏板(5)的截面设置为U形,所述第二踏板(5)两侧与竖隔板(2)滑动连接,所述第二踏板(5)前侧壁表面与柜体(3)前侧壁表面齐平,所述第二踏板(5)的长度小于第一踏板(4)的长度。

4.根据权利要求1所述的一种组合式智能存取柜,其特征在于:所述立柜(1)顶部设有挡雨棚(13),所述挡雨棚(13)通过螺丝组与立柜(1)固定连接。

5.根据权利要求1所述的一种组合式智能存取柜,其特征在于:所述立柜(1)前侧表面设有竖孔(14),所述竖孔(14)位于相邻柜组之间,所述竖孔(14)的高度与螺纹杆(8)的长度匹配。

6.根据权利要求1所述的一种组合式智能存取柜,其特征在于:所述第一踏板(4)、第二踏板(5)和承载框(11)前侧均设有拉动槽(15)。
