专利号: 2020200513751
申请人: 亳州科达徽自动化技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

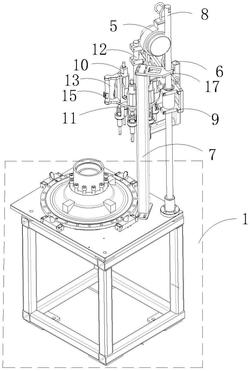

1.一种一体式多轴拧紧机,其特征是,包括机台、拧紧单元、辅助摇臂和平衡器,所述辅助摇臂设置在机台上,所述平衡器固定在辅助摇臂上,所述拧紧单元固定在辅助摇臂末端;

所述辅助摇臂包括导向柱和摇臂,所述导向柱下端固定在机台上,且导向柱上端部悬挂有平衡器,所述平衡器下端与摇臂相连,所述摇臂水平设置在导向柱上,其一端与导向柱转动连接,另一端固定连接有拧紧单元,所述摇臂可相对于导向柱上下滑动;所述拧紧单元包括拧紧枪、安装圆盘、旋转轴和把手,所述安装圆盘中心位置设置有中心旋转座,所述旋转轴上端固定连接在摇臂上,下端与中心旋转座转动连接,所述拧紧枪至少有一个,拧紧枪竖直安装在安装圆盘上,且沿安装圆盘的圆周分布,所述把手设置在安装圆盘边缘处,所述把手上设置有控制按钮,用于控制拧紧枪的转动。

2.根据权利要求1所述的一种一体式多轴拧紧机,其特征在于,还包括定位架,所述定位架包括定位框和定位杆,所述定位框固定连接在定位杆上端,所述定位杆下端固定在机台上,所述摇臂位于定位框内。

3.据权利要求2所述的一种一体式多轴拧紧机,其特征在于,所述定位框的上边框、左边框和右边框内侧均设置有限位块。

4.根据权利要求1所述的一种一体式多轴拧紧机,其特征在于,所述拧紧枪有6个,拧紧枪沿安装圆盘的圆周均匀分布。

5.根据权利要求1所述的一种一体式多轴拧紧机,其特征在于,所述机台包括机架和产品工装治具,所述产品工装治具固设在机架上,产品工装治具上固定连接有导向柱与定位杆,且产品工装治具位于拧紧单元下方。

6.根据权利要求1所述的一种一体式多轴拧紧机,其特征在于,还包括固定块,所述固定块一端套接在导向柱上,另一端与定位杆固定连接。

7.据权利要求1所述的一种一体式多轴拧紧机,其特征在于,所述摇臂为伸缩臂。

8.据权利要求1所述的一种一体式多轴拧紧机,其特征在于,所述拧紧枪为气动拧紧枪。
