专利号: 2020116443486
申请人: 广州大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

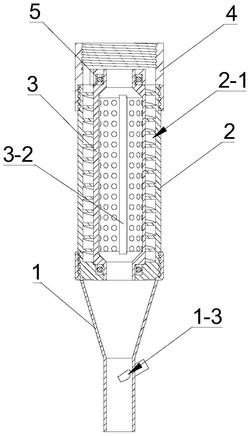

1.一种用于强化研磨加工的旋转喷头,其特征在于,包括混合喷嘴、旋流外管、旋转内管以及入料管,所述旋流外管的两端分别与混合喷嘴和入料管固定连接;所述旋转内管通过可转动的结构设置在旋流外管的内腔中;所述旋流外管的内腔壁上设有螺旋导槽;

所述入料管设有两个入料口,两个入料口分别与旋流外管的螺旋导槽和旋转内管的内腔连通;所述旋流外管的螺旋导槽和旋转内管的出口均与混合喷嘴的入口连通。

2.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述混合喷嘴包括混合渐缩段,所述混合渐缩段连接在旋流外管上,该混合渐缩段的渐缩角为θ,θ=15‑

45°。

3.根据权利要求1或2所述的用于强化研磨加工的旋转喷头,其特征在于,所述混合喷嘴包括混合喷射段,该混合喷射段上设有与高压鼓风装置连通的高压进气口,该高压进气口与混合喷射段的内腔相切。

4.根据权利要求3所述的用于强化研磨加工的旋转喷头,其特征在于,所述高压进气口的进气方向与混合喷射段的轴线之间的夹角为60°。

5.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述可转动的结构包括转动轴承,所述旋转内管的两端分别通过所述转动轴承连接在旋流外管的轴承安装槽和入料管的轴承安装槽中。

6.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述螺旋导槽的螺距为0.1D‑0.3D,螺旋线升角为10°‑30°,圈数为5‑10圈,线数为2、4或8;其中,D为螺旋导槽的大径。

7.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述旋转内管的内腔靠近入料管的一端设有内管渐缩段,另一端设有内管渐阔段;所述内管渐缩段的直径和长度分别与内管渐阔段的直径和长度相等。

8.根据权利要求7所述的用于强化研磨加工的旋转喷头,其特征在于,所述内管渐缩段的渐缩角为α,α=15°‑45°;所述内管渐阔段的渐阔角为β,β=15°‑45°。

9.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述旋转内管的内腔壁中设有多个均匀分布的助搅凹槽;所述旋转内管的内腔中设有多个搅拌块。

10.根据权利要求1所述的用于强化研磨加工的旋转喷头,其特征在于,所述入料管的入料口包括圆形入料口和环形入料口,所述环形入料口与旋流外管的螺旋导槽连通,所述圆形入料口与旋转内管的内腔连通。
