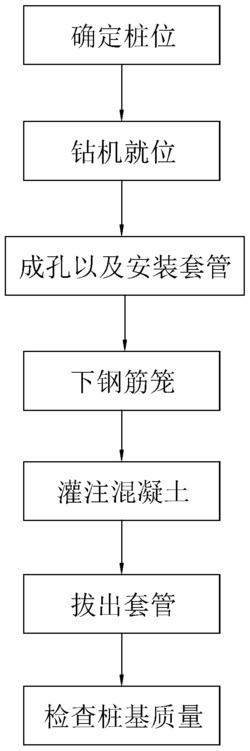

1.一种钻孔灌注桩施工方法，其特征在于，包括如下步骤：(1)平整场地并确定桩位；

(2)双动力头套管钻机就位；(3)启动钻机，完成成孔以及套管埋设，再取出钻杆；(4)下放钢筋笼；(5)灌注混凝土；(6)拔出套管；(7)检查成桩质量；

所述混凝土包括占水泥掺量1.2%的阻锈剂，所述阻锈剂包括40-45%N,N-二甲基乙醇胺、5-8%单氟磷酸钠、余量为水；

所述钢筋笼表面涂有防锈涂料，所述防锈涂料包括如下重量份的组分：水泥 60-70份

EVA乳液 8-10份

防锈剂 1-1.4份

聚羧酸型减水剂 0.6-0.8份

缓凝剂 0.2-0.4份

水 30-40份

PANI 0.8-1份

纳米导电纤维 4-6份；

所述防锈剂包括40-46份硅酸钠、8-10份丙烯基硫脲、16-20份苯甲酸钠、8-10份聚马来酸酐、35-38份三乙醇胺、250-280份三甲基硅醇、400-450份水；

所述纳米导电纤维的制备过程如下：

一，按重量份计，将10-12份吡咯和30-36份十二烷基苯磺酸钠混合，再溶于100-120份

30%乙醇溶液中，不断搅拌并加入0.4-0.6份过硫酸铵，降温至-10℃后搅拌18-20h，最后用蒸馏水洗涤、抽滤得到粉末；

二，将粉末溶于二氯乙酸中，配成质量分数为10-15%的纺丝溶液；

三，等体积混合10%PVA溶液和纺丝溶液，进行静电纺丝得到纳米导电纤维，纺丝温度40℃，纺丝速度0.9mL/h。

2.根据权利要求1所述的一种钻孔灌注桩施工方法，其特征在于：所述PANI经过改性，改性过程如下：按重量份计，将12-16份PANI和12-16份纳米硫化锌混合，再加入到50-60份N-甲基吡咯烷酮中，搅拌3-4h，接着于75-80℃干燥8-12h，得到PANI/ZnS复合材料。

3.根据权利要求1所述的一种钻孔灌注桩施工方法，其特征在于：所述缓凝剂为糖钙。
