专利号: 2020114703243
申请人: 赵红玲
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

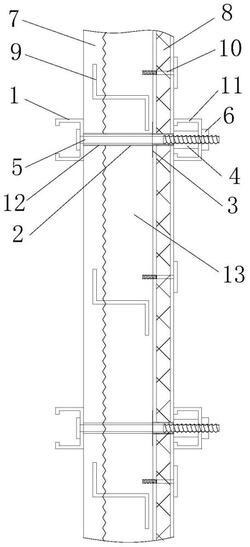

1.一种半预制免支模保温混凝土墙体结构,其特征在于,包括半预制叠合墙体(7)、 保温一体板(8)及对拉组件,其中半预制叠合墙体(7)和保温一体板(8)平行设置,并且通过多组对拉组件连接为一体,所述半预制叠合墙体(7)和所述保温一体板(8)之间形成现浇空腔(13);所述半预制叠合墙体(7)内嵌设有多个钢筋支架(9),所述保温一体板(8)上布设有多个保温钉(10),所述钢筋支架(9)和保温钉(10)均外露于所述现浇空腔(13)内;

所述对拉组件包括内背楞(1)、墙厚限位套管(2)、对拉螺杆(5)、对拉螺母(6)及外背楞(11),其中内背楞(1)和外背楞(11)分别设置于所述半预制叠合墙体(7)和所述保温一体板(8)的外侧,所述墙厚限位套管(2)设置于所述半预制叠合墙体(7)和所述保温一体板(8)之间,所述对拉螺杆(5)将所述内背楞(1)、半预制叠合墙体(7)、墙厚限位套管(2)、保温一体板(8)及外背楞(11)串联为一体,并且端部通过对拉螺母(6)锁紧;

所述对拉组件还包括预制墙板限位管(12)和保温层限位环(3),所述预制墙板限位管(12)嵌设于所述半预制叠合墙体(7)内,所述保温层限位环(3)嵌设于所述保温一体板(8)内,所述墙厚限位套管(2)的两端分别与预制墙板限位管(12)和保温层限位环(3)抵接,所述对拉螺杆(5)穿过所述预制墙板限位管(12)和保温层限位环(3);

所述钢筋支架(9)为Z型结构,包括固定端(901)、支撑限位杆(902)及绑扎端(903),其中固定端(901)预埋于所述半预制叠合墙体(7)内,所述绑扎端(903)位于所述现浇空腔(13)内且通过支撑限位杆(902)与固定端(901)连接;

所述保温层限位环(3)包括环体(301)和设置于环体(301)端部的翼盘(303),其中环体(301)嵌设于所述保温一体板(8)内,所述翼盘(303)贴合于所述保温一体板(8)的内侧壁上,并且与所述墙厚限位套管(2)的一端抵接;所述环体(301)上分布有多个修补孔(304)。

2.根据权利要求1所述的半预制免支模保温混凝土墙体结构,其特征在于,所述内背楞(1)和所述外背楞(11)结构相同,均包括背楞本体(101),所述背楞本体(101)为具有凹槽的长条形结构,所述背楞本体(101)的背部设有多个背楞连接孔(102),所述背楞连接孔(102)用于与所述对拉螺杆(5)连接。

3.根据权利要求2所述的半预制免支模保温混凝土墙体结构,其特征在于,所述内背楞(1)和所述外背楞(11)的安装方向相同;

所述内背楞(1)的背部与所述半预制叠合墙体(7)的外表面贴合,所述对拉螺杆(5)的头部容置于所述内背楞(1)的凹槽内;

所述外背楞(11)的槽口面与所述保温一体板(8)的外表面贴合,所述对拉螺母(6)在所述外背楞(11)的背部外侧固定所述外背楞(11)。

4.根据权利要求3所述的半预制免支模保温混凝土墙体结构,其特征在于,所述对拉组件还包括外背楞垫块(4),所述外背楞垫块(4)容置于所述外背楞(11)的凹槽内,并且与所述对拉螺杆(5)连接。

5.一种如权利要求1‑4任一项所述的半预制免支模保温混凝土墙体结构的施工工艺,其特征在于,该施工工艺包括以下步骤:

1)制作半预制叠合墙体(7);

在模台上支侧模;

预埋预制墙板限位管(12)、铺设受力钢筋网及帮扎绑扎钢筋支架(9);

混凝土浇筑;

养护;

2)制作保温一体板(8);

裁板;

成孔:保证制作保温一体板(8)上的预成孔(804)与半预制叠合墙体(7)上的预埋预制墙板限位管(12)一一对应;

预成孔(804)内插设保温层限位环(3);

在保温一体板(8)上布置保温钉(10),保温钉(10)贯穿保温一体板(8)并露于保温一体板(8)的外侧;

3)现场安装;

半预制叠合墙体(7)吊装就位;

在钢筋支架(9)的绑扎端(903)铺设空腔钢筋网及埋设对接钢筋;

通过对拉组件连接半预制叠合墙体(7)和保温一体板(8);

在现浇空腔(13)内混凝土浇筑;

养护成型;

拆除对拉组件;

混凝土墙体堵孔及保温层堵孔。

6.根据权利要求5所述的施工工艺,其特征在于,在步骤3)中的现场安装过程中,在保温一体板(8)的外侧安装二层背楞(14),二层背楞(14)与外背楞(11)以背靠背的形式连接,在二层背楞(14)与保温一体板(8)之间固定防涨垫块(15)。
