专利号: 2020114203789
申请人: 韩天明
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

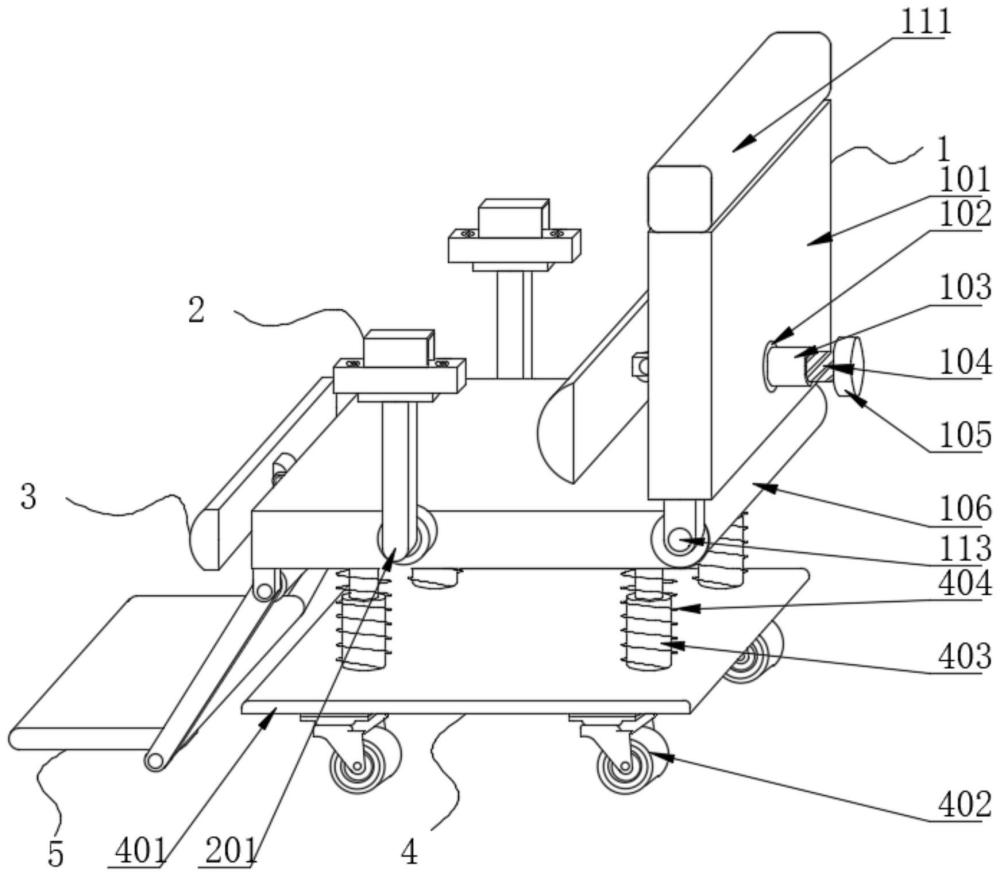

1.一种基于人工智能的老年人生活看护装置,包括背撑机构(1),其特征在于,所述背撑机构(1)两侧均设有检测机构(2),所述背撑机构(1)的前端设有主体结构为长条状腿板(301)的支撑机构(3),该主体结构与背撑机构(1)的前端存在间隔,所述背撑机构(1)底部设有减震机构(4),所述背撑机构(1)底部一侧还设有脚踏机构(5);

所述检测机构(2)包括连接杆(201),所述连接杆(201)一侧通过扶手轴(202)与背撑机构(1)一侧铰接,所述连接杆(201)顶部固定连接有固定板(203),所述固定板(203)顶部固定连接有扶手板(204),所述扶手板(204)顶部依次固定连接有红外感应器(205)、血氧传感器(206)、心率传感器(207)和光感传感器(208),所述扶手板(204)顶部固定连接有贴合腕带;当监测到老人身体状态以及放置处手臂与红外感应器(205)分离时,并且光感传感器(208)长时间感应到外界光感,能够在出现数据偏差时如血氧过低、心率过低或过快进行通知查看,方便对老人进行及时观察监护,及时通知系统内看护人员进行治疗护理;

所述支撑机构(3)包括腿板(301),所述腿板(301)一侧固定连接有第一连接块(302),所述第一连接块(302)一侧通过第二销轴(303)铰接有第三固定块(304),所述第三固定块(304)一侧固定连接有第一连接板(305),所述第一连接板(305)一侧固定连接有第一伸缩杆(306),所述第一伸缩杆(306)一端与椅座(106)一侧开设的凹槽内腔一侧固定连接,所述第一伸缩杆(306)外侧壁套设有第一弹簧(307),所述第一弹簧(307)两端分别与第一伸缩杆(306)外侧壁和第一连接板(305)一侧对应位置固定连接;

所述脚踏机构(5)包括踏板(501),所述踏板(501)一侧通过第四销轴(502)铰接有限位杆(503),所述限位杆(503)另一端通过第五销轴(504)铰接有支撑块(505),所述支撑块(505)顶部与椅座(106)底部固定连接,所述支撑块(505)之间还铰接有连接筒(507),所述连接筒(507)底部固定连接有挡板(506);

老人腿部能够被腿板(301)支撑限位,第一连接块(302)围绕第二销轴(303)转动并推动第一连接板(305)以及第一伸缩杆(306),第一伸缩杆(306)缩短时能够挤压第一弹簧(307),第一弹簧(307)能够利用自身弹力提高对老人腿部的支撑效果;踏板(501)能够对老人脚部进行支撑,底部挡板(506)能够对腿部下方进行支撑固定,避免老人腿部没有支撑而浪费体力,并且连接筒(507)能够调整转动挡板(506)以调节适配角度,保证腿部放置稳定性。

2.根据权利要求1所述的一种基于人工智能的老年人生活看护装置,其特征在于,所述背撑机构(1)包括椅背(2),所述椅背(2)顶部活动连接有头枕(111),所述椅背(2)底部两侧均通过铰接座(112)以及主动轴(113)铰接有椅座(106),所述椅座(106)两侧分别与检测机构(2)一侧连接,所述椅背(2)一侧嵌设有轴承(102),所述轴承(102)内套设有螺纹筒(103),所述螺纹筒(103)内螺纹连接有螺纹柱(104),所述螺纹柱(104)一端固定连接有限位块(105),所述螺纹柱(104)另一端固定连接有第一固定块(107),所述第一固定块(107)一侧通过第一销轴(108)铰接有两个第二固定块(109),且第二固定块(109)之间固定连接有腰靠(110)。

3.根据权利要求2所述的一种基于人工智能的老年人生活看护装置其特征在于,所述减震机构(4)包括支撑板(401),所述支撑板(401)底部四角处均固定连接有滚轮(402),所述支撑板(401)顶部四角处均固定连接有第二伸缩杆(403),所述第二伸缩杆(403)顶端固定连接有第二连接板(405),所述第二伸缩杆(403)外侧壁套设有第二弹簧(404),所述第二弹簧(404)两端分别与支撑板(401)和椅座(106)底部对应位置固定连接,所述第二连接板(405)顶部固定连接有第一铰接块(406),所述第一铰接块(406)通过第三销轴(407)铰接有第二铰接块(408),且两侧第二铰接块(408)与顶部椅座(106)底部固定连接。

4.根据权利要求2所述的一种基于人工智能的老年人生活看护装置,其特征在于,所述头枕(111)为乳胶枕,且头枕(111)的宽度与椅背(2)的宽度相等。

5.根据权利要求2所述的一种基于人工智能的老年人生活看护装置,其特征在于,所述腰靠(110)的横截面形状为弧形。

6.根据权利要求2所述的一种基于人工智能的老年人生活看护装置,其特征在于,所述腿板(301)为弹力板,且腿板(301)的宽度小于椅座(106)的宽度。

7.根据权利要求1‑6任意一项所述的一种基于人工智能的老年人生活看护装置的看护方法,其特征在于,具体包括以下步骤:

S1、采集老人信息,年龄、体重、健康状态进行收纳汇集并归置至云服务平台,通过将检测机构(2)的红外感应器(205)、血氧传感器(206)、心率传感器(207)数据通过5G通讯模块通讯传输至云服务平台,云服务平台对检测到的数据进行收纳并通过算法对数据进行监测对比,当监测到老人身体状态以及放置处手臂与红外感应器(205)分离时,并且光感传感器(208)长时间感应到外界光感,能够在出现数据偏差时如血氧过低、心率过低或过快进行通知查看,方便对老人进行及时观察监护,及时通知系统内看护人员进行治疗护理;

S2、当老人坐于椅座(106)顶部时,能够通过推动椅背(2)带动椅座(106)以及底部第二伸缩杆(403)和支撑板(401)通过底部滚轮(402)移动,并且腰靠(110)能够对老人腰部进行支撑,且乳胶材料的头枕(111)能够对老人颈部进行支撑,并且提高贴合效果,并且老人坐持时,能够通过拧动螺纹筒(103)在轴承(102)内转动,螺纹筒(103)转动能够带动螺纹连接的螺纹柱(104)移动,螺纹柱(104)移动能够推动一侧第一固定块(107)向内移动,第一固定块(107)移动能够通过第一销轴(108)围绕第二固定块(109)转动并推动腰靠(110)与老人腰部贴合,从而能够调整适配老人腰部角度,提高支撑效果;

S3、对腿部支撑进行调节,老人腿部能够被腿板(301)支撑限位,腿板(301)能够通过第二铰接块(408)围绕第三销轴(407)转动,进而能够保证第二连接板(405)转动偏移稳定性,提高腿板(301)对老人腿部的支撑能力,第一连接块(302)围绕第二销轴(303)转动并推动第一连接板(305)以及第一伸缩杆(306),第一伸缩杆(306)缩短时能够挤压第一弹簧(307),第一弹簧(307)能够利用自身弹力提高对老人腿部的支撑效果;

S4、对老人脚部进行调节支撑,踏板(501)能够对老人脚部进行支撑,底部挡板(506)能够对腿部下方进行支撑固定,避免老人腿部没有支撑而浪费体力,并且连接筒(507)能够调整转动挡板调节适配角度,保证腿部放置稳定性。
