专利号: 2020113920657
申请人: 山东常美机械制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

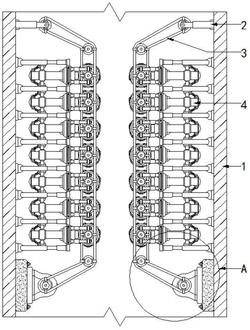

1.一种马铃薯自动去皮机,包括外壳(1)和两个支撑组件(4),其特征在于:所述外壳(1)顶部左右两侧内壁均固定安装有恒压杆(2),两个所述恒压杆(2)相对一侧外壁均固定安装有传动带(3),所述外壳(1)左右两侧内壁分别与两个支撑组件(4)的相背一侧固定连接,所述传动带(3)底部内壁固定安装有导向轮(5),所述传动带(3)顶部和底部内壁均与导向轮(5)外壁固定连接;

所述支撑组件(4)包括转动柱(41)和连接组件(413),所述转动柱(41)外壁固定安装有打磨块(42),所述转动柱(41)正面固定安装有转动杆(43),所述转动杆(43)左右两侧均固定安装有固带头(44),所述转动杆(43)顶端和底端均固定安装有限位杆(45),所述限位杆(45)外壁固定安装有支撑杆(46),所述限位杆(45)右侧固定安装有固定盘(47),所述固定盘(47)右侧固定安装有移动柱(48),所述移动柱(48)右侧活动连接有支撑柱(410),所述支撑柱(410)顶端和底端均固定安装有固定柱(49),所述支撑柱(410)右侧顶部和底部均固定安装有第一弹力绳(411),所述移动柱(48)右侧固定安装有防撞头(412),所述转动柱(41)右侧与连接组件(413)左侧固定连接;

所述连接组件(413)包括第一万向头(4131),所述第一万向头(4131)外壁固定安装有安装板(4132),两个所述安装板(4132)的相对一侧均固定安装有固绳头(4133),两个所述固绳头(4133)的相对一侧均固定安装有第二弹力绳(4134),所述安装板(4132)内壁活动连接有连接杆(4135),两个所述连接杆(4135)的相对一侧均固定安装有第二万向头(4136),所述第二万向头(4136)顶端和底端均固定安装有滑轮(4137),两个所述第一万向头(4131)的相对一侧均固定安装有气压杆(4138);

所述转动柱(41)五个为一组,且每两个转动柱(41)的相对一侧分别与连接组件(413)的左右两侧固定连接;

所述固定柱(49)左侧固定安装有伸缩杆,且两个伸缩杆的左侧的相对一侧分别与固定盘(47)的顶端和底端固定连接;

传动带(3)内壁与转动杆(43)外壁固定连接。

2.根据权利要求1所述的一种马铃薯自动去皮机,其特征在于:所述导向轮(5)的数量为四个,且每两个导向轮(5)为一组,分别固定安装于外壳(1)内壁左右两侧的顶部和底部。

3.根据权利要求1所述的一种马铃薯自动去皮机,其特征在于:所述传动带(3)底部内壁固定安装有转动轮,且转动轮内壁固定安装有电机,电机原理外壳(1)垂直中心线的一侧与外壳(1)内壁固定连接。

4.根据权利要求1所述的一种马铃薯自动去皮机,其特征在于:两个所述恒压杆(2)的相对一侧内壁均活动连接有限位轮,且限位轮外壁与传动带(3)顶部内壁固定连接。
