专利号: 2020113492584
申请人: 朱峰
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

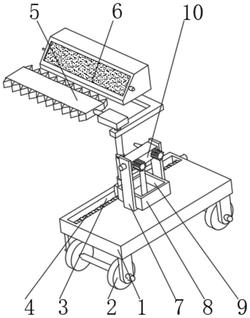

1.一种园林用道路绿化植物修剪装置,包括机台(1),其特征在于:所述所述机台(1)的下端左部和下端右部均设置有一个滚动装置(2),所述机台(1)的上端后部开设有滑槽(3),所述滑槽(3)的槽壁设置有滑动装置(4),所述滑动装置(4)的上端中部设置有伸缩修剪装置(5),所述伸缩修剪装置(5)的外表面上部设置有储存装置(6),所述机台(1)的上端中部固定安装有U形架(7),所述U形架(7)的内腔底部固定安装有储水盒(8),所述储水盒(8)的上端开设有储水槽(9),所述U形架(7)的内腔上部设置有喷洒装置(10)。

2.根据权利要求1所述的一种园林用道路绿化植物修剪装置,其特征在于:所述滚动装置(2)包括弧形板(21),所述弧形板(21)设置有两组,且两组弧形板(21)的相对面下部共同穿插连接有第一转轴(22),所述第一转轴(22)的外表面前部和外表面后部均固定安装有一个滚轮(23),两个所述弧形板(21)分别固定连接在机台(1)的下端左部前后两侧和下端右部前后两侧将滚动装置(2)和机台(1)固定连接。

3.根据权利要求1所述的一种园林用道路绿化植物修剪装置,其特征在于:所述滑动装置(4)包括螺纹杆(41),所述螺纹杆(41)的外表面中部螺纹连接有滑块(42),所述螺纹杆(41)贯穿滑槽(3)的右侧槽壁并固定安装有第一正反电机(43),所述螺纹杆(41)穿插连接在滑槽(3)的槽壁将滑动装置(4)和机台(1)活动连接在一起。

4.根据权利要求1所述的一种园林用道路绿化植物修剪装置,其特征在于:所述伸缩修剪装置(5)包括伸缩动力机(51)和伸缩杆(52),所述伸缩杆(52)活动连接在伸缩动力机(51)的输出端,所述伸缩杆(52)的上端固定安装有活动块(53),所述活动块(53)的后端中部固定安装有活动杆(54),所述活动杆(54)的后端固定安装有修剪机体(55),所述修剪机体(55)的左端和右端均固定安装有一个修剪刀片(56),所述伸缩动力机(51)固定连接在滑动装置(4)的上端中部将伸缩修剪装置(5)和滑动装置(4)固定连接。

5.根据权利要求1所述的一种园林用道路绿化植物修剪装置,其特征在于:所述储存装置(6)包括L形架(61),所述L形架(61)的上端后部固定安装有储存斗(62),所述储存斗(62)的左端开设有储存槽(63),所述储存槽(63)的槽壁中部穿插连接有转杆(64),所述转杆(64)的外表面中部固定安装有隔离板(65),所述转杆(64)贯穿储存槽(63)的前槽壁左部并固定安装有第二正反电机(66),所述L形架(61)固定连接在伸缩修剪装置(5)的上部将储存装置(6)和伸缩修剪装置(5)固定连接。

6.根据权利要求1所述的一种园林用道路绿化植物修剪装置,其特征在于:所述喷洒装置(10)包括第二转轴(101),所述第二转轴(101)的外表面中部固定安装有箱体(102),所述箱体(102)的前端左部和前端右部均固定安装有一个水泵(103),所述箱体(102)的后端左部和后端右部均固定安装有一个喷头(104),所述箱体(102)的下端中部固定安装有抽水管(105),所述第二转轴(101)贯穿U形架(7)的内腔上部左壁并固定安装有第三正反电机(106),所述第二转轴(101)穿插连接在U形架(7)的内腔上部将喷洒装置(10)和U形架(7)活动连接。

7.根据权利要求6所述的一种园林用道路绿化植物修剪装置,其特征在于:所述喷头(104)和抽水管(105)均和箱体(102)的内部相连通,所述抽水管(105)的下部位于储水槽(9)内。

8.根据权利要求4所述的一种园林用道路绿化植物修剪装置,其特征在于:所述伸缩动力机(51)和伸缩杆(52)之间电性连接,所述修剪机体(55)和储存装置(6)的上部处在同一水平面上。
