专利号: 2024200137959
申请人: 湖北贵芯园林绿化工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

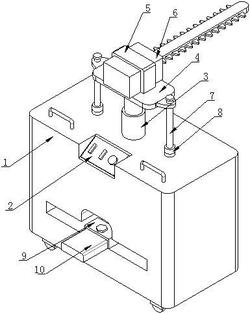

1.一种园林绿植修剪器,包括链条锯(6),其特征在于:所述链条锯(6)底部通过装配组件与推车(1)固定连接,所述装配组件包括电动推杆(3)、载台(4)和装配框(5),所述电动推杆(3)的传动输出端传动连接有载台(4),所述装配框(5)可拆卸连接在载台(4)上方;所述推车(1)的内部焊接有导向框(9),所述导向框(9)内部滑动插接有导向架(10),所述导向架(10)通过阻尼轴杆(15)转动连接有支撑座(11),所述支撑座(11)一端固定连接有导向板(12),所述支撑座(11)另一端固定连接有支撑板(13),所述支撑板(13)下表面等距转动连接有滚轮(14)。

2.根据权利要求1所述的一种园林绿植修剪器,其特征在于:所述推车(1)上表面开设有装配槽,所述电动推杆(3)的固定端插接在装配槽内部且为固定连接。

3.根据权利要求1所述的一种园林绿植修剪器,其特征在于:所述推车(1)上表面固定连接有加固座(8),所述加固座(8)上表面垂直安装有导向柱(7),所述导向柱(7)贯穿载台(4)且为滑动设置。

4.根据权利要求1所述的一种园林绿植修剪器,其特征在于:所述推车(1)上表面焊接有推柄,所述推车(1)表面的装配斜面位置固定连接有控制面板(2),所述控制面板(2)与电动推杆(3)电性连接。

5.根据权利要求1所述的一种园林绿植修剪器,其特征在于:所述导向板(12)与滚轮(14)呈相对设置,所述导向板(12)的两端均固定连接有圆弧型凸台。

6.根据权利要求1所述的一种园林绿植修剪器,其特征在于:所述导向框(9)表面螺旋插接有锁紧轮(901),所述锁紧轮(901)的插接端延伸至导向架(10)表面。
