专利号: 2020113204394
申请人: 广东赛晔信息技术有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

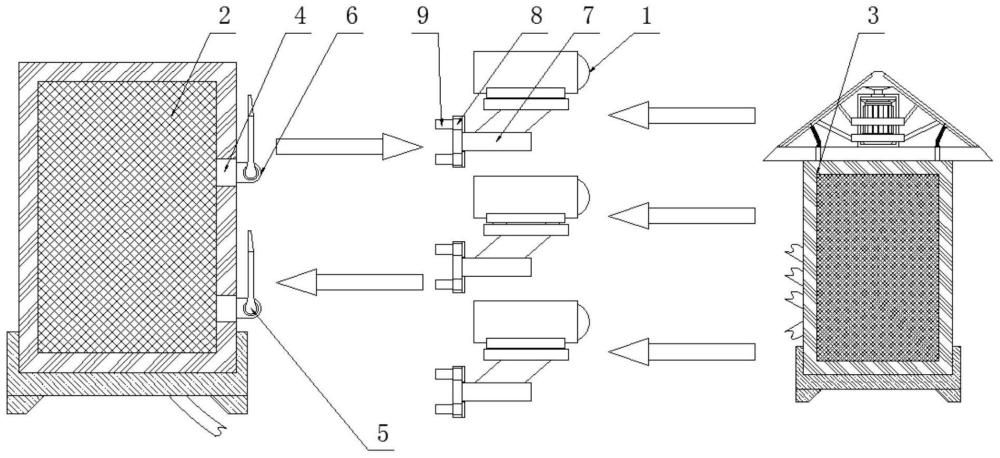

1.一种监控系统,包括无线监控探头、远程无线监控主机和室外光能蓄电池,其特征在于,所述远程无线监控主机的背板处设有若干个并列分布USB接口,所述远程无线监控主机通过所述USB接口可拆卸安装有无线信号接收器和无线信号发射器,所述无线监控探头的数量为若干个,若干个所述无线监控探头均通过所述无线信号接收器、无线信号发射器与所述远程无线监控主机为通信连接,所述远程无线监控主机和若干个所述无线监控探头均通过外接电源线与所述室外光能蓄电池为电性连接,所述无线监控探头的底座焊接有固定支架,所述固定支架固定板的边缘处设有若干个等距分布的安装螺栓孔,每个所述安装螺栓孔均适配有一个膨胀螺栓;

所述远程无线监控主机包括主机箱,所述主机箱的内部设有电磁继电器、内置电池盒和蜂鸣警报器,所述电磁继电器与所述主机箱内部主板的接电端为电性连接,所述内置电池盒通过所述电磁继电器与所述蜂鸣警报器为电性连接;

所述室外光能蓄电池包括防水电池箱,所述防水电池箱的背板处设有防水分接线插座,所述防水分接线插座的输出端适配有若干个独立的外接电源线,所述防水电池箱的顶部活动安装有光伏电池组;

所述防水分接线插座包括防水接线盒,所述防水接线盒的内腔设有内置并联接线板,所述内置并联接线板分别通过若干个并联设置的外接电源线与所述远程无线监控主机、若干个所述无线监控探头为电性连接,所述防水接线盒与若干个外接电源线的连接处设有防水橡胶密封胶;

所述光伏电池组包括固定底板,所述固定底板顶面的中部固定安装有正反转电机,所述正反转电机的传动轴固定连接有位于所述固定底板顶面的转动台,所述转动台的底部通过所述正反转电机与所述固定底板的顶面为活动连接;

所述正反转电机散热机壳的外部固定套接有两个并列分布的活动轴承,两个所述活动轴承的活动外轴环均固定连接有若干个等距分布的斜撑杆,每个所述斜撑杆的顶端均与所述转动台的底面为固定连接。

2.根据权利要求1所述的监控系统,其特征在于,所述防水电池箱包括防水绝缘箱体,所述防水绝缘箱体的内腔固定安装有蓄电池组,所述蓄电池组的输出端与所述防水分接线插座为电性连接,所述蓄电池组的输入端与所述光伏电池组为电性连接。

3.根据权利要求1所述的监控系统,其特征在于,所述转动台为一体形成的空心圆台,所述转动台的外表面镶嵌安装有光伏板,所述光伏板的输出端贯穿所述转动台的底面固定连接有伸缩线缆。

4.根据权利要求3所述的监控系统,其特征在于,所述伸缩线缆的外观呈弹簧状,所述伸缩线缆的底端贯穿所述固定底板与内置并联接线板为电性连接,所述光伏板通过所述伸缩线缆与所述内置并联接线板为电性连接。
