专利号: 2020112827608
申请人: 威海职业学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

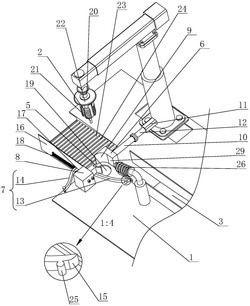

1.一种自动化钻孔攻丝倒角一体式机床,其特征在于:包括设置在工作台(1)上的送料机构、自动上料装夹机构和丝锥(2);

所述送料机构为送料槽轨(3),所述送料槽轨(3)一侧侧壁的末端设有缺口槽(4);

所述自动上料装夹机构包括V形定位块(5)、推块(6)和上料拨条(7);所述V形定位块(5)固定在工作台(1)上的装夹座(8)上,所述推块(6)的推面为四分之一圆弧面(9),所述推块(6)通过连杆(10)与伺服气缸(11)的活塞杆(12)连接,V形定位块(5)与推块(6)相对应;

所述上料拨条(7)成“L”形状拨条,包括长弧形拨条(13)和短弧形拨条(14),所述上料拨条(7)的位置与缺口槽(4)位置相适应,所述长弧形拨条(13)远离短弧形拨条(14)一侧设置拨头(15),所述装夹座(8)一侧设有挡料板(16),所述挡料板(16)上设有与缺口槽(4)等高的缺孔(17),所述长弧形拨条(13)与短弧形拨条(14)的连接处穿过缺孔(17),所述挡料板(16)上设有上料弹簧(18),所述上料弹簧(18)的另一端固定在长弧形拨条(13)与短弧形拨条(14)的连接处,所述短弧形拨条(14)的末端转动连接设置在工作台(1)上;

所述V形定位块(5)与推块(6)之间的工作台(1)上设有下料孔(19);

所述丝锥(2)设置在机床传动机构的加工主轴(20)上,所述机床传动机构为X轴、Y轴、Z轴三轴联动机构,通过伺服系统控制;

所述丝锥(2)底面同轴设置钻头(21),所述丝锥(2)顶部设置磨盘(22),所述磨盘(22)、丝锥(2)、钻头(21)三者构成自动化钻孔攻丝倒角的刀具组合;

所述磨盘(22)的内盘面边缘设置圆角磨片(28);

加工工位上有零件时,长弧形拨条(13)被加工工位上的零件侧圆弧面(9)压持,在此状态下上料弹簧(18)被拉长;当加工工位上的零件加工完毕,伺服气缸(11)的活塞杆(12)的收缩实现推块(6)回拉时,在上料弹簧(18)弹力的作用下,使上料拨条(7)的长弧形拨条(13)转动至缺口槽(4)内,在此过程中加工后工件被上料拨条(7)的长弧形拨条(13)拨出加工工位,且下一个待加工工件被上料拨条(7)的拨头(15)拨动至推块(6)处,然后伺服气缸(11)的活塞杆(12)的再伸长实现推块(6)向V形定位块(5)一侧的推动,在此过程中推块(6)推着下一个待加工工件克服上料弹簧(18)的弹力将下一个待加工工件推至加工工位与V形定位块(5)接触,此过程中待加工工件也推着上料拨条(7)复位,使上料拨条(7)的拨头(15)重新复位到缺口槽(4)外侧。

2.根据权利要求1所述一种自动化钻孔攻丝倒角一体式机床,其特征在于:所述工作台(1)后端设置输送斜板(23),所述输送斜板(23)上设有下料条孔(24)。

3.根据权利要求1所述一种自动化钻孔攻丝倒角一体式机床,其特征在于:所述长弧形拨条(13)的拨头(15)后端外侧设置限位挡块(25)。

4.根据权利要求1所述一种自动化钻孔攻丝倒角一体式机床,其特征在于:所述工作台(1)上设有切削液喷管(26)。

5.根据权利要求1所述一种自动化钻孔攻丝倒角一体式机床,其特征在于:所述送料槽轨(3)的底面为弧形底面(27)。
