专利号: 2020111987811
申请人: 江西宝顺实业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

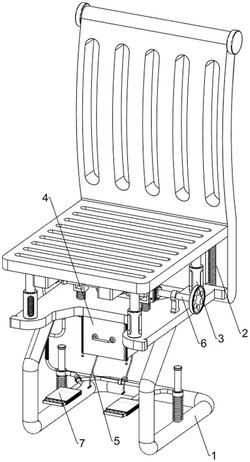

1.一种高度可调式具有收纳功能课椅,其特征是,包括有:支架(1),支架(1)顶部设有座椅(2);

储物机构(4),座椅(2)上设有储物机构(4)。

2.按照权利要求1所述的一种高度可调式具有收纳功能课椅,其特征是,座椅(2)包括有:底板(21),支架(1)顶部设有底板(21);

安装板(22),底板(21)一端设有安装板(22);

靠背(23),安装板(22)顶部设有靠背(23);

垫板(24),安装板(22)上滑动式设有垫板(24);

挤压组件(25),垫板(24)与安装板(22)之间连接有挤压组件(25)。

3.按照权利要求1所述的一种高度可调式具有收纳功能课椅,其特征是,储物机构(4)包括有:储物箱(41),底板(21)底部设有储物箱(41);

滑套(44),储物箱(41)两侧的一侧均设有滑套(44),滑套(44)内均设有滑杆(45);

挡板(42),滑杆(45)之间滑动式连接有挡板(42),挡板(42)上开有凹槽;

把手(43),挡板(42)一侧设有把手(43);

第四弹簧(46),挡板(42)与滑套(44)之间均连接有第四弹簧(46)。

4.按照权利要求2或3所述的一种高度可调式具有收纳功能课椅,其特征是,还包括有减震机构(3),减震机构(3)包括有:第一导套(31),底板(21)顶部四周均设有第一导套(31),第一导套(31)内均滑动式设有第一导杆(32),第一导杆(32)顶部与垫板(24)均连接;第一弹簧(33),第一导杆(32)底部与第一导套(31)之间均连接有第一弹簧(33);

导轨(34),垫板(24)底部两侧均对称设有导轨(34),导轨(34)内均设有第二导杆(35);

第三导杆(38),底板(21)上滑动式设有第三导杆(38),第三导杆(38)底部两侧与底板(21)之间均连接有第三弹簧(39);

铰接杆组件(37),第三导杆(38)与第二导杆(35)之间均活动式连接有铰接杆组件(37),铰接杆组件(37)与导轨(34)之间均连接有第二弹簧(36)。

5.按照权利要求4所述的一种高度可调式具有收纳功能课椅,其特征是,还包括有开关机构(5),开关机构(5)包括有:第一异形杆(51),储物箱(41)底部两侧均设有第一异形杆(51);

卡杆(52),第一异形杆(51)底部均滑动式设有卡杆(52);

第五弹簧(53),卡杆(52)与第一异形杆(51)之间均连接有第五弹簧(53)。

6.按照权利要求5所述的一种高度可调式具有收纳功能课椅,其特征是,还包括有升降机构(6),升降机构(6)包括有:安装柱(61),底板(21)顶部一侧设有安装柱(61);

转轴(62),安装柱(61)上转动式设有转轴(62),转轴(62)一侧设有转盘(63);

棘轮(64),转轴(62)另一侧设有棘轮(64);

连接板(66),第三导杆(38)一侧设有连接板(66);

棘齿条组件(65),连接板(66)上滑动式设有棘齿条组件(65),棘齿条组件(65)与棘轮(64)配合。

7.按照权利要求6所述的一种高度可调式具有收纳功能课椅,其特征是,还包括有矫正机构(7),矫正机构(7)包括有:第二导套(71),底板(21)底部一侧设有第二导套(71),第二导套(71)内滑动式设有推杆(72),推杆(72)与第三导杆(38)另一侧相连;

第六弹簧(73),推杆(72)与第二导套(71)之间连接有第六弹簧(73);

第四导杆(74),支架(1)上两侧均设有第四导杆(74),第四导杆(74)上均滑动式设有第二异形杆(75);

第七弹簧(76),第二异形杆(75)与支架(1)之间均连接有第七弹簧(76);

第一踏板(78),第二异形杆(75)一端均设有第一踏板(78);

第二踏板(79),第一踏板(78)内均滑动式设有第二踏板(79);

第三异形杆(77),第二异形杆(75)之间连接有第三异形杆(77),第三异形杆(77)与推杆(72)相连。

8.按照权利要求2所述的一种高度可调式具有收纳功能课椅,其特征是,靠背(23)为皮革材质。
